    Кабели силовые с ПВХ изоляцией ВВГЗ-660

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    ВВГЗ-660

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 2122 1600, 35 3371 2900, 35 3371 2800
    ВВГЗ-660

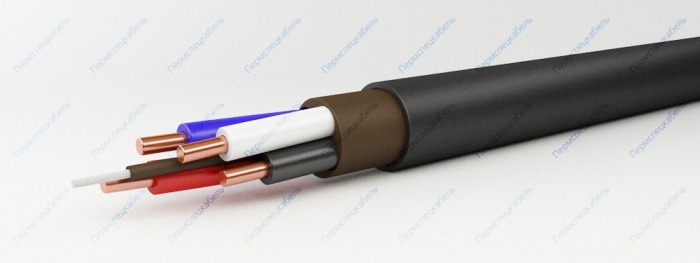

    Элементы конструкции

    1. Медная токопроводящая жила
      • однопроволоччая (класс 1) сечением 1,5-50 кв.мм -"ож"
    2. Изоляция из ПВХ пластиката
      • цветовая маркировка жил: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Сердечник из полиэфирных нитей в оболочке из невулканизированной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
    4. 3аполнение из невулканизированной резиновой смеси для кабелей сечением жил 16 кв.мм и более
    5. Оболочка из ПВХ пластиката
      • для кабелей сечением жил менее 16 кв.мм, оболочка выпрессованная с обжатием

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.

    Прокладка:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • на специальных кабельных эстакадах, по мостам и в блоках
    • в пожароопасных помещениях
    • во взрывоопасных зонах класса B-I6, B-Ir, B-II, В-На
    • кабели с медными жилами — групповые осветительные сети во взрывоопасных зонах класса В-1а

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +8О°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 1,5-16 кв.мм. 450
    сечение основных жил 25-50 кв.мм. 300

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    2x1,5 ож 85 7,6
    2x2,5 ож 11 8,3
    2x4 ож 173 10,2
    2x6 ож 226 11,2
    2x10 ож 350 13,6
    2x16 ож 494 16,1
    2x25 ож 760 19,6
    2x35 ож 988 21,5
    2x50 ож 1391 24,3
    3x1,5 ож 102 7,9
    3x2,5 ож 149 9,3
    3x4 ож 214 10,8
    3x6 ож 284 11,9
    3x10 ож 446 14,4
    3x16 ож 641 17
    3x25 ож 989 20,7
    3x35 ож 1301 22,9
    3x50 ож 1825 25,3
    3x1,5+1x1 ож 132 9,2
    3x2,5+1x1,5 ож 174 10,1
    3x4,0+1x2,5 ож 251 11,7
    3x6,0+1x4,0 ож 338 12,9
    3x10+1x6,0 ож 529 15,8
    3x16+1x10 ож 781 19
    3x25+1x16 ож 1184 22,7
    3x35+1x16 ож 1488 24,7
    3x50+1x25 ож 2087 27,4
    4x1,5 ож 135 9,2
    4x2,5 ож 181 10,1
    4x4,0 ож 263 11,7
    4x6,0 ож 353 12,9
    4x10 ож 558 15,8
    4x16 ож 824 19
    4x25 ож 1251 22,7
    4x35 ож 1674 25,5
    4x50 ож 2316 28,5
