    Кабели силовые с ПВХ изоляцией ВВГ-П-660

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    ВВГ-П-660

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 2122 1100, 35 2122 5000, 35 3371 2600, 35 3371 2700, 35 3371 1300, 35 3371 1400

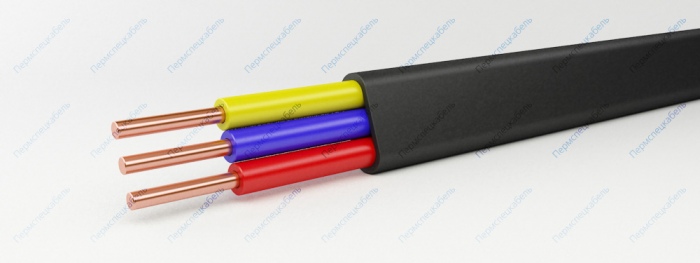

    ВВГ-П-660

    Элементы конструкции

    1. Медная круглая токопроводящая жила
      • однопроволочная (класс 1) сечением 1,5-16 кв.мм -”ож”
    2. Изоляция из ПВХ пластиката
      • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая
    3. Оболочка из ПВХ пластиката

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

    Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
    • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Строительная длина, не менее [м] 450
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт. х кв. мм Масса, кг/км Наружный размер, мм
    2 х 1,5 60 4,7 х 7,1
    2 х 2,5 81,0 5,0 х 7,9
    2 х 4,0 118,0 5,7 х 9,2
    2 х 6,0 159,0 6,2 х 10,2
    2 х 10 251,0 7,4 х 12,6
    2 х 1,5+1 х 1,0 89,0 4,7 х 9,6
    3 х 1,5 89,0 4,7 х 9,6
    2 х 2,5+1 х 1,5 121,0 5,0 х 10,7
    3 х 2,5 121,0 5,0 х 10,7
    3 х 4,0 174,0 5,7 х 12,7
    3 х 6,0 236,0 6,2 х 14,2
    3 х 10 373,0 7,4 х 17,8
