Кабели силовые с ПВХ изоляцией ВВГ-П-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

ВВГ-П-1

Стандарт
ГОСТ 16442-80
Код ОКП
35 2122 1100, 35 2122 5000, 35 3371 2600, 35 3371 2700, 35 3371 1300, 35 3371 1400

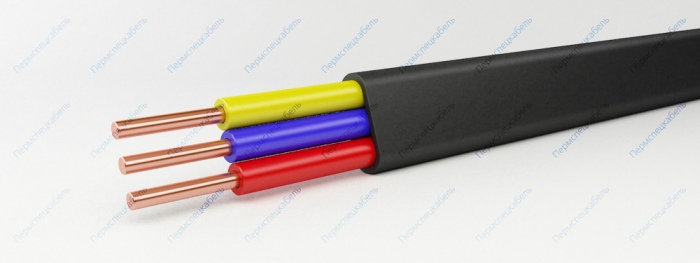

ВВГ-П-1

Элементы конструкции

  1. Медная токопроводящая жила
    • однопроволочная (класс 1) сечением 1,5-16 кв.мм -”ож”
  2. Изоляция из ПВХ пластиката
    • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая
  3. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Строительная длина, не менее [м] 450
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x1,5 ож 76 5,4x8,4
2x2,5 ож 98 5,8x9,1
2x4,0 ож 144 6,6x10,8
2x6,0 ож 188 7,1x11,8
2x10 ож 274 7,9x13,4
2x16 ож 412 9,4x15,9
3x1,5 ож 109 5,4x11,3
3x2,5 ож 143 5,8x12,5
3x4,0 ож 211 6,6x15,1
3x6,0 ож 278 7,1x16,6
3x10 ож 407 7,9x19,0
3x16 ож 612 9,4x22,3
