    Кабели силовые с ПВХ изоляцией ВВБГ-1

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    ВВБГ-1

    Стандарт
    ГОСТ 16442-80, ТТ
    ВВБГ-1

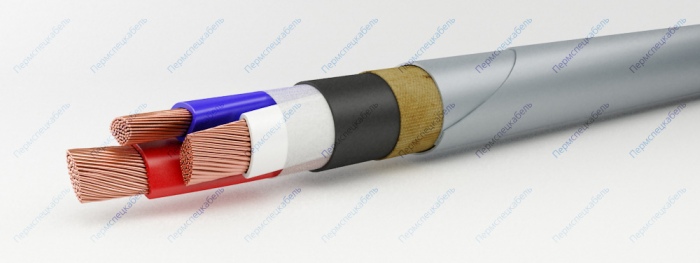

    Элементы конструкции

    1. Медная токопроводящая жила
      • однопроволочная (класс 1) сечением 2,5-240 кв. мм -”ож”
      • многопроволочная (класс 2) сечением 70-240 кв. мм
    2. Изоляция из ПВХ пластиката, маркировка жил
      • цветовая
      • цифровая
    3. Обмотка из нетканого полотна для многожильных кабелей сечением 16 кв. мм. и выше
    4. Оболочка из ПВХ пластиката
    5. Подушка из крепированной бумаги
    6. Броня из стальных или стальных оцинкованных лент

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц. Изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

    Прокладка:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • в пожароопасных помещениях
    • во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа

    Предназначены для вертикальных, наклонных и горизонтальных трасс. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С c продолжительностью работы неболее 8 часов в сутки и не более 1000 часов за срок службы.

    Срок службы — 30 лет.

    При сечении основных жил 1,5-25 кв.мм, строительная длина составляет не менее 450 м.
    При сечении основных жил 35-70 кв.мм, строительная длина составляет не менее 500 м.
    При сечении основных жил 95 кв.мм и выше, строительная длина составляет не менее 300 м.

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    2х2,5 ож 355 15,3
    2х4 ож 435 17
    2x6 ож 500 18,0
    2x10 ож 605 19,6
    3х2,5 ож 400 15,8
    3x4 ож 500 17,7
    3x6 ож 572 18,7
    3x10 ож 726 20,5
    3x4+1x2,5 ож 546 18,8
    3x6+1x4 ож 650 20
    3x10+1x6 ож 830 22
    3x16+1x10 ож 1130 25,1
    3x25+1x16 ож 1750 29,6
    3x35+1x16 ож 2115 31,5
    3x50+1x25 2695 34
    3x70+1x35 3465 37,2
    3x95+1x50 4520 41,7
    3x120+1x70 4945 45,4
    3x150+1x70 5840 48,5
    3x185+1x95 7100 53,2
    3x240+1x120 9590 60,4
    4x2,5 ож 450 16,7
    4x4 ож 562 18,8
    4x6 ож 662 20
    4x10 ож 670 22
    4x16 ож 1185 25,1
    4x25 ож 1840 29,6
    4x35 ож 2310 32,4
    4x50 ож 2910 36
    4x70 3700 37,5
    4x95 4970 41,9
    4x120 5985 44,8
    4x150 7145 48,1
    4x185 8715 52,4
    4x240 11125 58,3
