    Кабели силовые с ПВХ изоляцией ВББШВ-1

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    ВББШВ-1

    Стандарт
    ТУ 16.К09-144-2005
    Код ОКП
    35 3771 5700, 35 3771 4500, 35 3771 4600
    ВББШВ-1

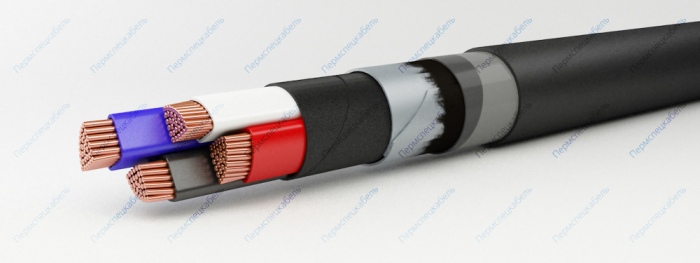

    Элементы конструкции

    1. Медная токопроводящая жила
      • однопроволочная (класс 1) сечением 6,0-50 кв.мм -”ож”
      • многопроволочная (класс 2) сечением 50-240 кв.мм
    2. Изоляция из ПВХ пластиката, маркировка жил
      • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
      • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
    3. Поясная изоляция из ПВХ лент
    4. Броня из двух стальных или стальных оцинкованных лент
    5. Битум
    6. Обмотка из полиэтилентерефталатной плёнки
    7. Шланг из ПВХ пластиката

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.


    Срок службы кабелей — 30 лет.

    Минимальная строительная длина:

    • При сечении основных жил 6,0-16 мм² — 450 м
    • При сечении основных жил 25-70 мм² — 300 м
    • При сечении основных жил 95 мм² и выше — 200 м
    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х мм² Масса кабеля, кг/км Наружный диаметр, мм
    2х6,0 ож 524 17,3
    2x10 ож 581 18,7
    2x16 ож 740 20,5
    2x25 ож 1015 23,6
    2x35 ож 1263 25,6
    2x50 ож 1627 28,9
    2x50 1776 30,6
    2x70 2020 28,0
    2x95 2582 30,8
    2x120 3111 32,9
    2x150 3795 36,0
    2x185 4549 38,7
    2x240 5737 42,9
    3x6,0 ож 597 18,0
    3x10 ож 682 19,5
    3x16 ож 892 21,5
    3x25 ож 1245 24,8
    3x35 ож 1602 27,3
    3x50 ож 1975 27,4
    3x50 2045 28,8
    3x70 2689 31,6
    3x95 3520 35,2
    3x120 4312 38,2
    3x150 5180 41,3
    3x185 6314 44,9
    3x240 8142 50,5
    3x6,0+1x4,0 ож 681 19,2
    3x10+1x6,0 ож 783 20,9
    3x16+1x10 ож 1038 23,2
    3x25+1х16 ож 1480 27,3
    3x35+1х16 ож 1803 28,8
    3x50+1х25 ож 2293 30,0
    3х50+1х25 2361 31,2
    3х70+1х35 3104 34,5
    3х95+1х50 4113 39,0
    3х120+1х70 5130 42,6
    3х150+1х70 6001 45,7
    3х185+1х95 7446 50,5
    3х240+1х120 9564 56,4
    4x6,0 ож 695 19,2
    4x10 ож 823 20,9
    4x16 ож 1093 23,2
    4x25 ож 1572 27,3
    4x35 ож 2006 29,7
    4x50 ож 2510 30,2
    4x50 2594 31,6
    4x70 3434 34,7
    4x95 4565 39,1
    4x120 5554 42,0
    4x150 6686 45,4
    4x185 8216 49,6
    4x240 10571 55,6
