Кабели силовые с ПВХ изоляцией АВВГНГ-LS-660

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВВГНГ-LS-660

Стандарт
ТУ 16.К71-310-2001
Код ОКП
35 2200

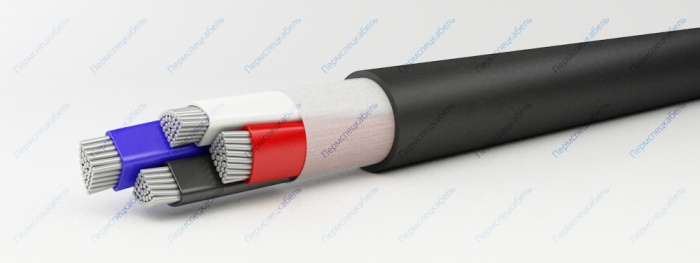

АВВГНГ-LS-660

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5-240 кв.мм -”ож”
    • многопроволочная (класс 2) сечением 70-240 кв.мм
  2. Изоляция из ПВХ пластиката пониженной пожароопасности, маркировка жил
    • цветовая
    • цифровая
  3. Обмотка из нетканого полотна для многожильных кабелей с секторными жилами
  4. Оболочка из ПВХ композиции пониженной горючести

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

Эксплуатируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Прокладка:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • на специальных кабельных эстакадах, по мостам и в блоках
  • в пожароопасных помещениях
  • во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Эксплуатируются в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). В тропическом климатическом исполнении (индекс "-Т") устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.

Срок службы — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 2,5-16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1x2,5 ож 46 5,8
1x4,0 ож 62 6,7
1x6,0 ож 72 7,1
1x10 ож 91 7,9
1x16 ож 131 9,4
1x25 ож 182 11
1x35 ож 221 12
1x50 ож 281 13,4
1x70 ож 355 14,9
1x70 394 15,9
1x95 ож 455 16,7
1x95 498 17,8
1x120 ож 556 18,4
1x120 613 19,8
1x150 ож 657 19,9
1x150 731 21,4
1x185 ож 791 21,7
1x185 918 24,8
1x240 ож 1029 24,7
1x240 1152 27,8
2x2,5 ож 132 9,8
2x4,0 ож 184 11,5
2x6,0 ож 218 12,5
2x10 ож 279 14
2x16 ож 363 15,8
2x25 ож 652 21,4
2x35 ож 787 23,3
2x50 ож 1032 26,7
2x70 818 25
2x95 1031 27,7
2x120 1219 29,8
2x150 1459 32,3
2x185 1773 35,5
2x240 2225 39,7
3x2,5 ож 146 10,3
3x4,0 ож 206 12,2
3x6,0 ож 245 13,2
3x10 ож 316 14,8
3x16 ож 416 16,8
3x25 ож 739 22,6
3x35 ож 924 25,1
3x50 ож 1179 28,2
3x70 ож 1030 26,3
3x70 1088 27,8
3x95 ож 1320 29,5
3x95 1403 31,4
3x120 ож 1575 32
3x120 1703 34,4
3x150 ож 1899 35,1
3x150 2039 37,5
3x185 ож 2298 38,4
3x185 2470 41,2
3x240 ож 2947 43,4
3x240 3195 46,9
3x4,0+1x2,5 ож 240 13,3
3x6,0+1x4,0 ож 286 14,4
3x10+1x6,0 ож 370 16,3
3x16+1x10 ож 511 18,9
3x25+1х16 ож 889 25
3x35+1х16 ож 1011 26,5
3x50+1х25 ож 1296 29,9
3х70+1х35 ож 1212 29,1
3х70+1х35 1272 30,9
3х95+1х50 ож 1564 33,1
3х95+1х50 1684 35,3
3х120+1х70 ож 1933 36,4
3х120+1х70 2019 38,5
3х150+1х70 ож 2223 39,1
3х150+1х70 2354 41,7
3х185+1х95 ож 2720 43
3х185+1х95 2933 46,4
3х240+1х120 ож 3503 48,5
3х240+1х120 3751 52,8
4x2,5 ож 169 11,1
4x4,0 ож 241 13,3
4x6,0 ож 288 14,4
4x10 ож 373 16,3
4x16 ож 516 18,9
4x25 ож 897 25
4x35 ож 1092 27,4
4x50 ож 1400 30,9
4x70 ож 1313 29,5
4x70 1375 30,5
4x95 ож 1693 33
4x95 1821 34,8
4x120 ож 2066 36,2
4x120 2167 37,6
4x150 ож 2444 39,2
4x150 2602 41,1
4x185 ож 2966 42,9
4x185 3209 45,3
4x240 ож 3870 49
4x240 4088 50,9
5x2,5 ож 202 12,1
5x4,0 ож 289 14,5
5x6,0 ож 349 15,8
5x10 ож 476 18,3
5х16 ож 652 20,7
5х25 ож 1081 27,3
5х35 ож 1320 30
