    Кабели силовые с ПВХ изоляцией АВВГНГ-1

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    АВВГНГ-1

    Стандарт
    ТУ 16-705.426-86, МЭК 502
    Код ОКП
    35 2122 4500, 35 3771 5400
    АВВГНГ-1

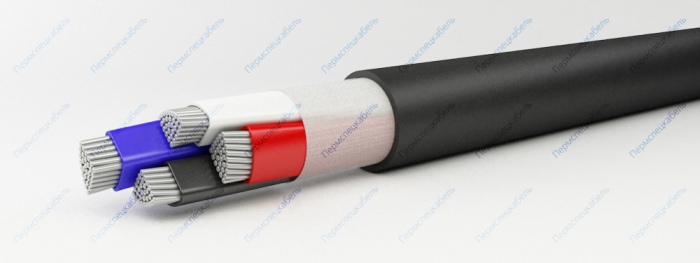

    Элементы конструкции

    1. Алюминиевая токопроводящая жила
      • однопроволочная (класс 1) сечением 2,5-240 кв.мм -”ож”
      • многопроволочная (класс 2) сечением 70-240 кв.мм
    2. Изоляция из ПВХ пластиката, маркировка жил
      • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
      • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
    3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
    4. Оболочка из ПВХ пластиката пониженной горючести

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

    Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 2,5-16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    1x2,5 ож 42 5,8
    1x4,0 ож 57 6,7
    1x6,0 ож 66 7,1
    1x10 ож 84 7,9
    1x16 ож 122 9,4
    1x25 ож 170 11
    1x35 ож 207 12
    1x50 ож 264 13,4
    1x70 ож 336 14,9
    1x70 369 16
    1x95 ож 432 16,7
    1x95 468 17,9
    1x120 ож 530 18,4
    1x120 575 19,7
    1x150 ож 627 19,9
    1x150 689 21,4
    1x185 ож 756 21,7
    1x185 845 23,8
    1x240 ож 984 24,7
    1x240 1058 26,5
    2x2,5 ож 94 9,8
    2x4,0 ож 126 11,5
    2x6,0 ож 147 12,5
    2x10 ож 186 14
    2x16 ож 276 16,4
    2x25 ож 411 19,4
    2x35 ож 511 21,3
    2x50 ож 681 25,3
    2x70 769 24,4
    2x95 974 27,1
    2x120 1156 29,3
    2x150 1389 31,9
    2x185 1691 35,1
    2x240 2124 39,2
    3x2,5 ож 113 10,3
    3x4,0 ож 155 12,2
    3x6,0 ож 184 13,2
    3x10 ож 238 14,8
    3x16 ож 316 17,4
    3x25 ож 471 21,2
    3x35 ож 580 23,3
    3x50 ож 773 26,8
    3x50 ож 734 23,3
    3x70 ож 978 26,3
    3x70 1027 27,8
    3x95 ож 1257 29,5
    3x95 1329 31,4
    3x120 ож 1506 32
    3x120 1619 34,4
    3x150 ож 1817 35,1
    3x150 1942 37,5
    3x185 ож 2202 38,4
    3x185 2356 41,2
    3x240 ож 2829 43,4
    3x240 3050 46,9
    3x4,0+1x2,5 ож 179 13,3
    3x6,0+1x4,0 ож 218 14,4
    3x10+1x6,0 ож 280 16,3
    3x16+1x10 ож 393 19,5
    3x25+1х16 ож 553 23,2
    3x35+1х16 ож 699 25,1
    3x50+1х25 ож 908 28,5
    3x50+1х25 ож 884 26,3
    3х70+1х35 ож 1134 29,1
    3х70+1х35 1189 30,9
    3х95+1х50 ож 1470 33,1
    3х95+1х50 1580 35,3
    3х120+1х70 ож 1823 36,4
    3х120+1х70 1910 38,5
    3х150+1х70 ож 2103 39,1
    3х150+1х70 2232 41,7
    3х185+1х95 ож 2574 43
    3х185+1х95 2781 46,4
    3х240+1х120 ож 3333 48,5
    3х240+1х120 3561 52,8
    4x2,5 ож 135 11,1
    4x4,0 ож 189 13,3
    4x6,0 ож 225 14,4
    4x10 ож 294 16,3
    4x16 ож 412 19,5
    4x25 ож 590 23,2
    4x35 ож 757 26
    4x50 ож 977 29,5
    4x50 ож 962 26,4
    4x70 ож 1248 29,5
    4x70 1306 31,1
    4x95 ож 1614 33
    4x95 1734 35,4
    4x120 ож 1976 36,2
    4x120 2070 38,3
    4x150 ож 2340 39,2
    4x150 2489 41,8
    4x185 ож 2846 42,9
    4x185 3076 46,3
    4x240 ож 3717 49
    4x240 3922 52
    5x2,5 ож 159 12,1
    5x4,0 ож 223 14,5
    5x6,0 ож 268 15,8
    5x10 ож 352 17,9
    5х10 ож 382 18,3
    5х16 ож 546 20,7
    5х25 ож 813 25,9
    5х35 ож 1013 28,6
