    Кабели силовые с ПВХ изоляцией АВВГНГ-0,66

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    АВВГНГ-0,66

    Стандарт
    ТУ 16-705.426-86, МЭК 502
    Код ОКП
    35 2122 4500, 35 3771 5400
    АВВГНГ-0,66

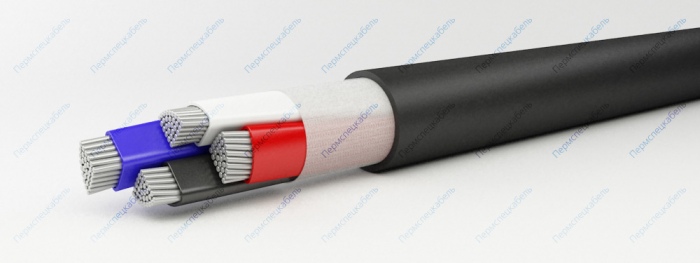

    Элементы конструкции

    1. Алюминиевая токопроводящая жила
      • однопроволочная (класс 1) сечением 2,5-240 кв.мм -”ож”
      • многопроволочная (класс 2) сечением 70-240 кв.мм
    2. Изоляция из ПВХ пластиката, маркировка жил
      • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
      • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
    3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
    4. Оболочка из ПВХ пластиката пониженной горючести

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 2,5-16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    1x2,5 ож 37 5,4
    1x4,0 ож 48 6,1
    1x6,0 ож 57 6,5
    1x10 ож 81 7,7
    1x16 ож 118 9,2
    1x25 ож 165 10,8
    1x35 ож 202 11,8
    1x50 ож 259 13,2
    2x2,5 ож 81 9
    2x4,0 ож 105 10,3
    2x6,0 ож 124 11,3
    2x10 ож 176 13,6
    2x16 ож 268 16
    2x25 ож 401 19,6
    2x35 ож 500 21,5
    2x50 ож 668 24,9
    3x2,5 ож 97 9,4
    3x4,0 ож 128 10,9
    3x6,0 ож 155 11,9
    3x10 ож 225 14,4
    3x10 ож 232 15
    3x16 ож 304 17
    3x25 ож 457 20,7
    3x35 ож 565 22,8
    3x35 ож 550 20
    3x50 ож 756 26,4
    3x50 ож 716 22,8
    3x4,0+1x2,5 ож 148 11,8
    3x6,0+1x4,0 ож 183 13
    3x10+1x6,0 ож 261 15,8
    3x16+1x10 ож 378 19
    3x25+1x16 ож 537 22,7
    3x35+1x16 ож 663 24,6
    3x50+1x25 ож 851 27,4
    3x50+1x25 ож 858 25,8
    4x2,5 ож 115 10,2
    4x4,0 ож 155 11,8
    4x6,0 ож 189 13
    4x10 ож 278 15,8
    4x10 ож 285 16,4
    4x16 ож 397 19
    4x25 ож 572 22,7
    4x35 ож 737 25,5
    4x35 ож 678 22,7
    4x50 ож 910 26,2
    5x2,5 ож 135 11
    5x4,0 ож 183 12,9
    5x6,0 ож 224 14,2
    5x10 ож 333 17,3
    5x16 ож - -
    5x25 ож - -
    5x35 ож - -
    5x50 ож - -
