Кабели силовые с ПВХ изоляцией АВВГЗНГ-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВВГЗНГ-1

Стандарт
ТУ 16-705.426-86, МЭК 502
Код ОКП
35 2222 4300

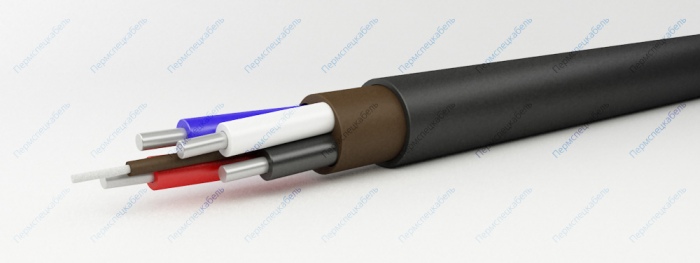

АВВГЗНГ-1

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”
  2. Изоляция из ПВХ пластиката
    • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
  3. Сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм и более
  4. Заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
  5. Оболочка из ПВХ пластиката пониженной горючести
    • для кабелей сечением жил менее 16 кв.мм. оболочка выпрессованная с обжатием

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей -— 30 лет.

Строительная длина, не менее [м]
сечение основных жил 2,5-16 кв.мм. 450
сечение основных жил 25-50 кв.мм. 300

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x2,5 ож 122 9,8
2x4,0 ож 171 11,5
2x6,0 ож 202 12,5
2x10 ож 261 14
2x16 ож - -
2x25 ож - -
2x35 ож - -
2x50 ож - -
3x2,5 ож 135 10,3
3x4,0 ож 190 12,2
3x6,0 ож 227 13,2
3x10 ож 296 14,8
3x16 ож - -
3x25 ож - -
3x35 ож - -
3x50 ож - -
3x4,0+1x2,5 ож 221 13,3
3x6,0+1x4,0 ож 265 14,4
3x10+1x6,0 ож 346 16,3
3x16+1x10 ож - -
3x25+1x16 ож - -
3x35+1x16 ож - -
3x50+1x25 ож - -
4x2,5 ож 157 11,1
4x4,0 ож 222 13,3
4x6,0 ож 267 14,4
4x10 ож 350 16,3
4x16 ож - -
4x25 ож - -
4x35 ож - -
4x50 ож - -
