Кабели силовые с ПВХ изоляцией АВВГЗ-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

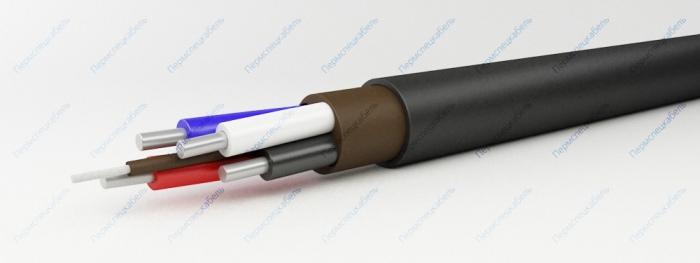

АВВГЗ-1

Стандарт
ГОСТ 16442-80
Код ОКП
35 2222 1700, 35 3771 4900, 35 3771 4800
АВВГЗ-1

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм -”ож”
  2. Изоляция из ПВХ пластиката
    • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
  3. Сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
  4. Заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
  5. Оболочка из ПВХ пластиката
    • для кабелей сечением жил менее 16 кв.мм. оболочка выпрессованная с обжатием

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 2,5-16 кв.мм. 450
сечение основных жил 25-50 кв.мм. 300

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x2,5 ож 110 9,8
2x4,0 ож 155 11,5
2x6,0 ож 184 12,5
2x10 ож 238 14
2x16 ож 313 15,8
2x25 ож 471 19,4
2x35 ож 582 21,3
2x50 ож 781 24,7
3x2,5 ож 123 10,3
3x4,0 ож 175 12,2
3x6,0 ож 210 13,2
3x10 ож 274 14,8
3x16 ож 364 17,4
3x25 ож 551 21,2
3x35 ож 686 23,3
3x50 ож 920 26,2
3x2,5+1x2,5 ож 144 11,1
3x4,0+1x2,5 ож 204 13,3
3x6,0+1x4,0 ож 246 14,4
3x10+1x6,0 ож 322 16,3
3x16+1x10 ож 446 19,5
3x25+1х16 ож 652 23,2
3x35+1х16 ож 779 25,1
3x50+1х25 ож 1022 27,9
4x2,5 ож 144 11,1
4x4,0 ож 206 13,3
4x6,0 ож 248 14,4
4x10 ож 327 16,3
4x16 ож 454 19,5
4x25 ож 663 23,2
4x35 ож 852 26
4x50 ож 1114 28,9
