Кабели силовые с ПВХ изоляцией АВВГ-6

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВВГ-6

Стандарт
ГОСТ 16442-80, МЭК 502
Код ОКП
35 3773 5300, 35 3773 5100
АВВГ-6

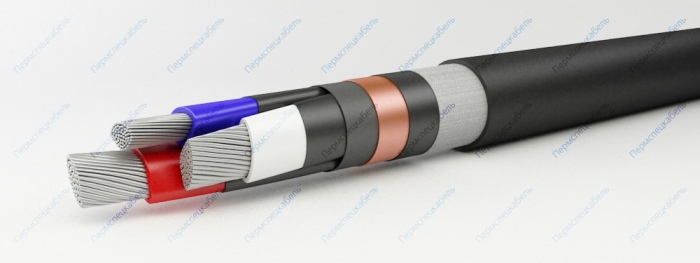

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 35-240 кв.мм -”ож”
    • многопроволочная (класс 2) сечением 70-240 кв.мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3
  3. Поясная изоляция из ПВХ лент
  4. Экран из лент полупроводящей бумаги и медных лент
  5. Обмотка из ПВХ лент и лент нетканого полотна
  6. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 35-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 15
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 7.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.05
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
3x35 ож 1319 36
3x50 ож 1507 38,3
3x70 ож 1780 37,5
3x95 ож 2107 40,3
3x120 ож 2415 42,7
3x150 ож 2757 45,4
3x185 ож 3180 48,3
3x240 ож 3829 52,4
