Кабели силовые с ПВХ изоляцией АВВ-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВВ-1

Стандарт
ТУ 16-505.125-80
Код ОКП
35 3771 5000

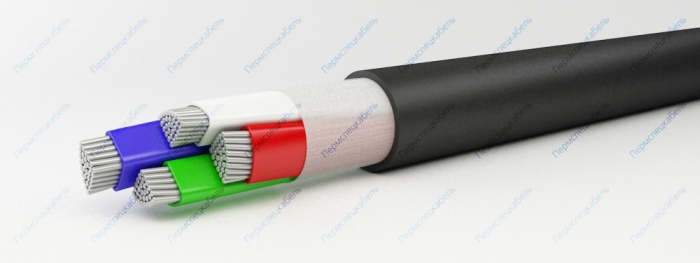

АВВ-1

Элементы конструкции

  1. Алюминиевая токопроводящая жила скрученная из изолированных многопроволочных секторов
  2. Изоляция из ПВХ пластиката
  3. Обмотка из нетканого полотна
  4. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным климатом. Кабели предназначены для эксплуатации в закрытых помещениях. Кабели применяются для прокладки в кабельных сооружениях и производственных помещениях при отсутствии опасности механических воздействий на кабель. Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 25 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -10
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 140
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1х1000 4065 53,1
1х1500 5730 62,2
