Кабели силовые с ПВХ изоляцией АВББШВ-6

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВББШВ-6

Стандарт
ГОСТ 16442-80, МЭК 502
Код ОКП
35 3773 5700, 35 3773 5200
АВББШВ-6

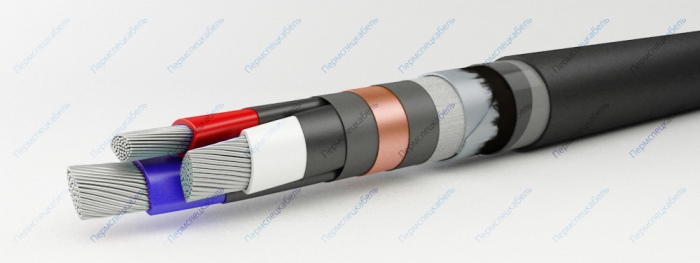

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 35-240 кв.мм-”ож”
    • многопроволочная (класс 2) сечением 70-240 кв.мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3
  3. Поясная изоляция из ПВХ лент
  4. Экран из лент полупроводящей бумаги и медных лент
  5. Обмотка из ПВХ лент и лент нетканого полотна
  6. Броня из двух стальных или стальных оцинкованных лент
  7. Битум
  8. Обмотка из полиэтилентерефталатной плёнки
  9. Шланг из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Сечение основных жил, мм2 Строительная длина, м
35-70 300
95 и выше 200
Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 15
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 7.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.05
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х35 ож 1932 38,8
3х35 ож 1764 35,4
3х50 ож 2196 41,1
3х50 ож 1974 40,3
3х70 ож 2319 37,3
3х70 2487 42,0
3х95 ож 2718 43,3
3х95 2893 45,1
3х120 ож 3063 45,7
3х120 3255 47,8
3х150 ож 3401 48,0
3х150 3699 50,8
3х185 ож 3909 51,3
3х185 4207 54,0
3х240 ож 4619 55,4
3х240 4942 58,3
