Кабели силовые с пропитанной бумажной изоляцией ЦСБШВ-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦСБШВ-6

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3111 0300, 35 3113 0300, 35 3114 0300, 35 3133 3500, 35 3134 3500
ЦСБШВ-6

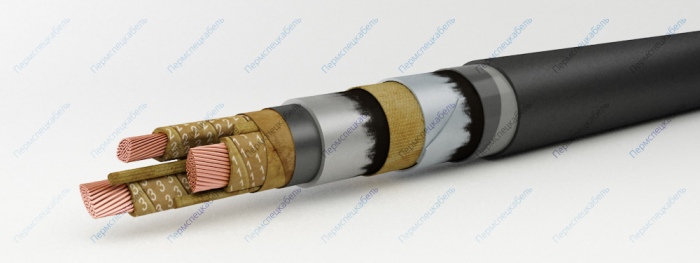

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки во взрывоопасных зонах В-I, В-Iа и в шахтах, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 3181 36,2
3х25 3404 38
3х35 ож 3288 35
3х35 3470 36,3
3х50 ож 3850 37
3х50 4009 38,3
3х70 4994 41,7
3х95 6099 44,9
3х120 7100 47,6
3х150 8212 50,3
3х185 9654 53,8
