Кабели шахтные и экскаваторные КГТЭкШ

Кабельная продукция / Кабели шахтные и экскаваторные

КГТЭкШ

Стандарт
ТУ 16-К09.126-2004
Код ОКП
35 4100
КГТЭкШ

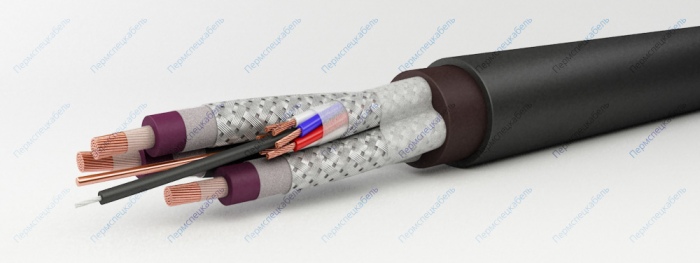

Элементы конструкции

  1. Сердечник из синтетических нитей в резиновой оболочке
  2. Жила заземления (класс гибкости 5)
  3. Токопроводящая жила, скрученная из медных проволок (класс 5)
  4. Разделительный слой из синтетической пленки марки ПЭТ-Э
  5. Изоляция основных жил из теплостойкой резины типа РТЭПИ-1
  6. Разделительный слой из термоскреплённого полотна
  7. Экраны в виде комбинированной оплётки из медных лужёных проволок и синтети-ческой нити, коэффициент поверхностной плотности - не менее 90%
  8. Вспомогательные токопроводящие жилы (класс 5)
  9. Изоляция вспомогательных жил из резины типа РТЭПИ-1 или РТИ-1
  10. Разделительный слой из термоскреплённого полотна
  11. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков
  12. Наружная оболочка из резины, не распространяющей горение типа РШН-1

Область применения

Кабели марки КГТЭКШ предназначены для присоединения шахтных передвижных машин к электрическим сетям на номинальное напряжение основных жил - 3300 и 6300 В, вспомогательных - 220 В номинальной частоты 50 Гц.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых ус-ловиях: длительное наличие воды и конденсация влаги, частые переносы и изгибы кабеля, воздействие растягивающих и раздавливающих усилий, масел, бензина и агрессивных сред. Электропроводящие экраны в конструкциях обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают воз-можное короткое замыкание и взрыв рудного метана.

Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей — не менее 3 лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 3 300 В
вспомогательных жил 220 В

Испытательное переменное напряжение частотой 50Гц, 5 мин.
основных жил 8 000 В
вспомогательных жил 1 500 В

Гарантийный срок эксплуатации [месяц] 12
Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] 90
Максимальная рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
Количество и сечение жил,шт х кв.мм Количество и сечение жил,шт х кв.мм Количество и сечение жил,шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х16 1х10 6х2,5 52 3600
3х25 1х10 6х2,5 56 4500
3х35 1х10 6х4 60 5150
3х50 1х10 6х4 62 6100
3х70 1х10 6х4 64 6900
3х95 1х10 6х4 72 8600
