Кабели силовые с пропитанной бумажной изоляцией ЦСБГ-10

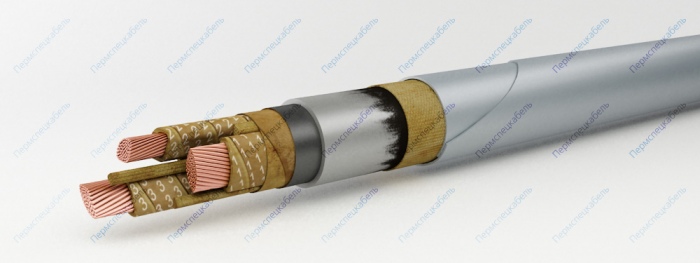

Элементы конструкции

1. Медная токопроводящая жила:
   • однопроволочная сечением 25-50 кв.мм – "ож"
   • многопроволочная сечением 25-800 кв.мм
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
   • цифровая: 1, 2, 3, 4
   • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
6. Свинцовая оболочка
7. Подушка из битума и крепированной бумаги
8. Броня из стальных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

• в воздухе при наличии опасности механических повреждений в ходе эксплуатации
• во взрывоопасных зонах В-I, В-Iа, В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.
