Кабели силовые с пропитанной бумажной изоляцией ЦАСШВ-10

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦАСШВ-10

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3511 0200, 35 3513 0200, 35 3514 0200, 35 3511 3400, 35 3513 3400, 35 3533 3500, 35 3534 3500, 35 3536 3500, 35 3536 4400

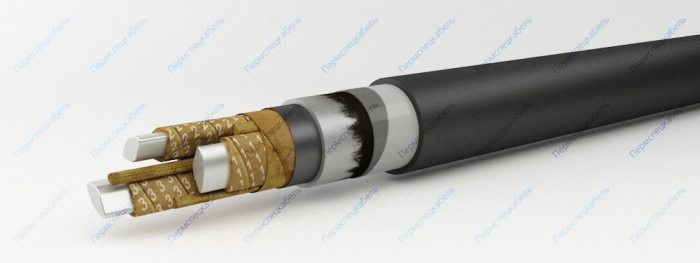

ЦАСШВ-10

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более
  6. Свинцовая оболочка
  7. Подслой из битума и ПЭТ пленки
  8. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1x120 3399 40,2
1x150 3704 41,9
1x185 4242 45,1
1x240 4791 48,2
1x300 5317 50,6
1x400 6056 54,1
1x500 6911 57,7
