Кабели силовые с пропитанной бумажной изоляцией ЦАСБШВ-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦАСБШВ-6

Стандарт
ГОСТ 18410-73
Код ОКП
35 3511 3900, 35 3513 3900, 35 3514 3900, 35 3533 3600, 35 3534 3600
ЦАСБШВ-6

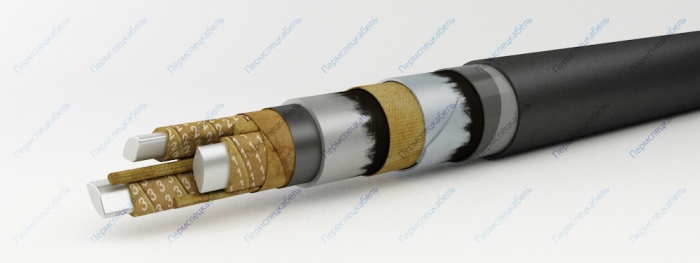

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3x25 ож 2723 36,2
3x35 ож 2641 34,9
3x50 ож 2976 36,9
3x70 ож 3479 39,7
3x70 3680 41,5
3x95 ож 4049 43
3x95 4344 44,7
3x120 ож 4577 45,5
3x120 4883 47,4
3x150 ож 5080 47,8
3x150 5499 50,1
3x185 ож 5770 50,7
3x185 6275 53,8
