Кабели силовые с пропитанной бумажной изоляцией ЦААБВ-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦААБВ-6

Стандарт
ГОСТ 18410-73
Код ОКП
35 3613 1400, 35 3614 1400, 35 3633 3100, 35 3634 3100
ЦААБВ-6

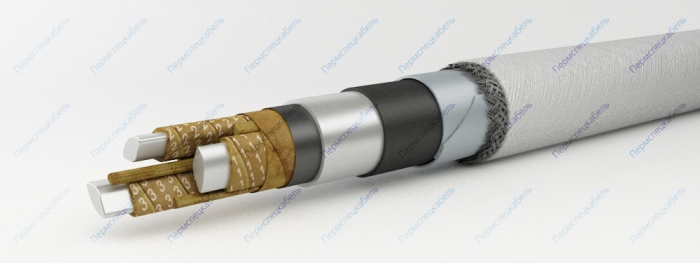

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим пропиточным составом
  5. Экран из электропроводящей бумаги
  6. Алюминиевая оболочка
  7. Подушка из выпрессованного ПВХ пластиката
  8. Броня из стальных лент
  9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) со средней и высокой коррозионной активностью с наличием блуждающих токов, а также с высокой коррозионной активностью и отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 20
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х50 ож 2263 39,2
3х70 ож 2629 42
3х70 2787 43,7
3х95 ож 3077 45,2
3х95 3253 47
3х120 ож 3460 47,7
3х120 3660 49,7
3х150 ож 3843 50,1
3х150 4109 52,4
3х185 ож 4356 53
3х185 4718 56
