Кабели силовые с пропитанной бумажной изоляцией СП-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

СП-1

Стандарт
ГОСТ 18410-73, ТУ 16.К09-143-2004
Код ОКП
35 3111 1100, 35 3113 1100, 35 3114 1100, 35 3111 3500, 35 3113 3500, 35 3114 3500, 35 3133 3900, 35 3134 3900, 35 3133 4800, 35 3134 4800
СП-1

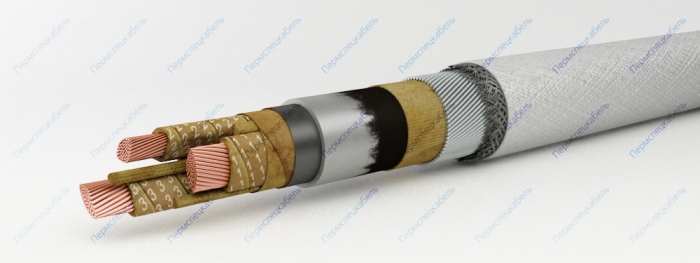

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, крепированной бумаги и кабельной пряжи
  8. Броня из стальных оцинкованных проволок
  9. Наружный покров из волокнистых материалов

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦСП) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х70 5028 38,5
3х95 6162 41,7
3х120 7371 45,2
3х150 8552 47,9
3х185 10063 51,6
3х240 12325 56,1
3х50+1х25 ож 4419 36,3
3х50+1х25 4621 37,5
3х70+1х35 5691 40,8
3х95+1х50 7032 44,4
3х120+1х70 8610 48,9
3х150+1х70 9736 51,5
3х185+1х95 11699 55,9
3х240+1х120 14401 61
4х50 ож 4628 36,7
4х50 4887 38,1
4х70 6061 41,5
4х95 7582 45,3
4х120 9026 49,1
4х150 10474 52,2
4х185 12525 56,6
4х240 15519 62,1
