    Кабели силовые с пропитанной бумажной изоляцией СГ-10

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    СГ-10

    Стандарт
    ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
    Код ОКП
    35 3111 0100, 35 3113 0100, 35 3114 0100, 35 31151 0100, 35 3116 0100, 35 3111 2100, 35 3113 2100, 35 3114 2100
    СГ-10

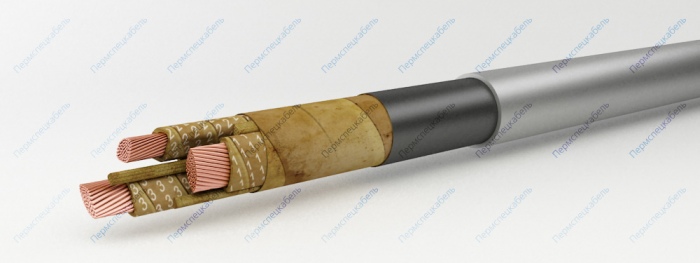

    Элементы конструкции

    1. Медная токопроводящая жила:
      • однопроволочная сечением 25-50 кв.мм – "ож"
      • многопроволочная сечением 25-800 кв.мм
    2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
    6. Оболочка из свинцового сплава, покрытая вазелином

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели предназначены для прокладки в блоках.

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
    Максимальная рабочая температура жилы при перегрузке [°С] 80
    Максимальная рабочая температура жилы [°С] 60
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 10
    Номинальное постоянное напряжение [кВ] 25
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
    Разность уровней, не более [м] 15
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 200
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    3х25 ож 3035 29,9
    3х25 3341 31,8
    3х35 ож 3202 28,8
    3х35 3332 29,9
    3х50 ож 3702 30,7
    3х50 3953 32,2
    3х70 4862 35,1
    3х95 5934 38,3
    3х120 6976 41,1
    3х150 8113 43,8
    3х185 9691 47,2
    3х240 11845 51,5
