Кабели силовые с пропитанной бумажной изоляцией СБЛШВ-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

СБЛШВ-6

Стандарт
ГОСТ 18410-73
Код ОКП
35 3111 4100, 35 3113 4100, 35 3114 4100, 35 3133 5200, 35 3134 5200
СБЛШВ-6

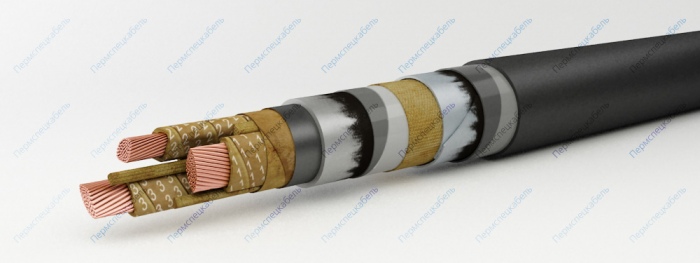

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБлШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 3298 37,2
3х25 3530 39
3х35 ож 3397 36
3х35 3585 37,3
3х50 ож 3967 38
3х50 4132 39,3
3х70 5129 42,7
3х95 6246 45,9
3х120 7258 48,6
3х150 8380 51,3
3х185 9836 54,8
3х240 12062 59,3
