Кабели силовые с пропитанной бумажной изоляцией СБГ-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

СБГ-6

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3111 0700, 35 3113 0700, 35 3114 0700, 35 3111 2200, 35 3113 2200, 35 3114 2200, 35 3133 3800, 35 3134 3800, 35 3133 4700, 35 3134 4700
СБГ-6

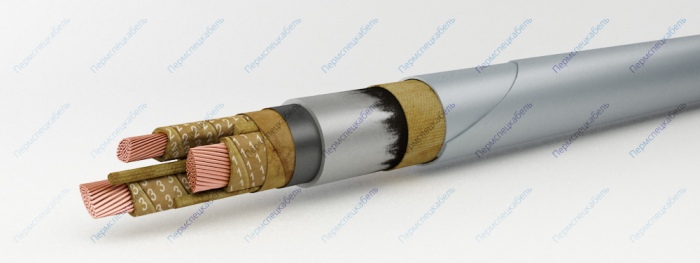

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм –"ож"
    • многопроволочная сечением 25-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума и крепированной бумаги
  8. Броня из стальных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • во взрывоопасных зонах В-I, В-Iа, В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
    • во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Кабели с нестекающим изоляционным пропиточным составом (ЦСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 65
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 2985 33,1
3х25 3201 34,9
3х35 ож 3094 32
3х35 3271 33,2
3х50 ож 3646 34
3х50 3800 35,3
3х70 4733 38,3
3х95 5820 41,5
3х120 6806 44,1
3х150 7903 46,8
3х185 9280 50
3х240 11460 54,4
