Кабели силовые с пропитанной бумажной изоляцией СБГ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

СБГ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3111 0700, 35 3113 0700, 35 3114 0700, 35 3111 2200, 35 3113 2200, 35 3114 2200, 35 3133 3800, 35 3134 3800, 35 3133 4700, 35 3134 4700
СБГ-1

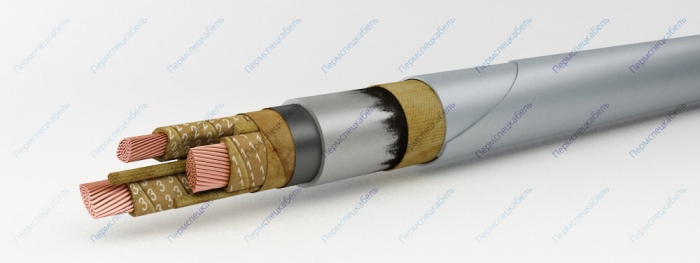

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума и крепированной бумаги
  8. Броня из стальных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • во взрывоопасных зонах В-I, В-Iа, В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
    • во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х185 3615 31,3
1х240 4390 33,9
1х300 5238 36,7
1х400 6489 40,2
1х500 7875 44
1х625 9554 47,8
1х800 11884 52,9
3х70 3814 32,1
3х95 4824 35,3
3х120 5912 38,8
3х150 6975 41,5
3х185 8367 45,2
3х240 10480 49,7
3х50+1х25 ож 3268 29,9
3х50+1х25 3445 31,1
3х70+1х35 4391 34,4
3х95+1х50 5572 38
3х120+1х70 7000 42,5
3х150+1х70 8036 45,1
3х185+1х95 9848 49,5
3х240+1х120 12367 54,6
4х50 ож 3474 30,3
4х50 3668 31,7
4х70 4688 34,7
4х95 5965 38,2
4х120 7342 42,1
4х150 8669 45,3
4х185 10568 49,7
4х240 13283 54,7
