    Кабели силовые с пропитанной бумажной изоляцией СБ-1

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    СБ-1

    Стандарт
    ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
    Код ОКП
    35 3111 0600, 35 3113 0600, 35 3114 0600, 35 3111 2000, 35 3113 2000, 35 3114 2000, 35 3133 3700, 35 3134 3700, 35 3133 4500, 35 3134 4500
    СБ-1

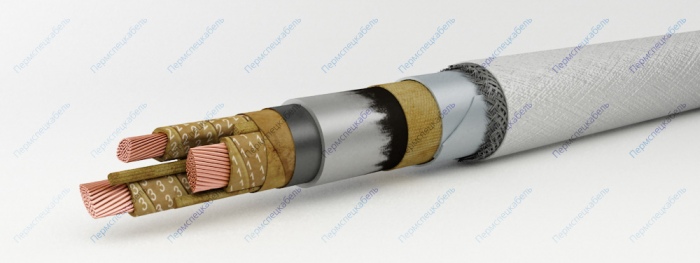

    Элементы конструкции

    1. Медная токопроводящая жила:
      • однопроволочная сечением 25-50 кв.мм – "ож"
      • многопроволочная сечением 25-800 кв.мм
    2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
    6. Свинцовая оболочка
    7. Подушка из битума и крепированной бумаги
    8. Броня из стальных лент
    9. Наружный покров из волокнистых материалов

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
    Максимальная рабочая температура жилы при перегрузке [°С] 105
    Максимальная рабочая температура жилы [°С] 80
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Номинальное постоянное напряжение [кВ] 2.5
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
    Разность уровней, не более [м] 25
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    1х185 3736 33,7
    1х240 4521 36,3
    1х300 5378 39,1
    1х400 6641 42,6
    1х500 8040 46,4
    1х625 9732 50,2
    1х800 12081 55,3
    3х70 3938 34,5
    3х95 4960 37,7
    3х120 6060 41,2
    3х150 7132 43,9
    3х185 8537 47,6
    3х240 10665 52,1
    3х50+1х25 ож 3385 32,3
    3х50+1х25 3565 33,5
    3х70+1х35 4523 36,8
    3х95+1х50 5717 40,4
    3х120+1х70 7160 44,9
    3х150+1х70 8205 47,5
    3х185+1х95 10033 51,9
    3х240+1х120 12569 57
    4х50 ож 3592 32,7
    4х50 3791 34,1
    4х70 4821 37,1
    4х95 6110 40,6
    4х120 7501 44,5
    4х150 8839 47,7
    4х185 10753 52,1
    4х240 13486 57,1
