    Кабели силовые с пропитанной бумажной изоляцией АСШВ-1

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    АСШВ-1

    Стандарт
    ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
    Код ОКП
    35 3511 0200, 35 3513 0200, 35 3514 0200, 35 3511 3400, 35 3513 3400, 35 3533 3500, 35 3534 3500, 35 3536 3500, 35 3536 4400
    АСШВ-1

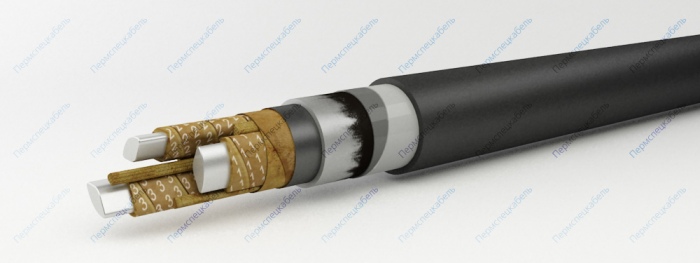

    Элементы конструкции

    1. Алюминиевая токопроводящая жила:
      • однопроволочная сечением 25-240 кв.мм – "ож"
      • многопроволочная сечением 70-800 кв.мм
    2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более
    6. Свинцовая оболочка
    7. Подслой из битума и ПЭТ пленки
    8. Наружный покров из ПВХ пластиката

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
    Максимальная рабочая температура жилы при перегрузке [°С] 105
    Максимальная рабочая температура жилы [°С] 80
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Номинальное постоянное напряжение [кВ] 2.5
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
    Разность уровней, не более [м] 20
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    1х240+2х1,5 2380,9 31,3
    1х300+2х1,5 2816,3 34,1
    1х400+2х1,5 3414,2 38
    1х500+2х1,5 4140,3 41,9
    1х625+2х1,5 4942,4 46
    1х800+2х1,5 6069,4 51,1
    3х70 ож 1909 27,5
    3х70 2028 28,9
    3х95 ож 2338 30,5
    3х95 2498 32,2
    3х120 ож 2832 33,7
    3х120 3098 36,1
    3х150 ож 3273 36,4
    3х150 3616 38,8
    3х185 ож 3903 39,8
    3х185 4284 42,6
    3х240 ож 4842 44,2
    3х240 5309 47,6
    3х50+1х25 ож 1749 26,8
    3х70+1х35 ож 2167 29,7
    3х70+1х35 ож 2150 29,5
    3х70+1х35 2362 31,5
    3х95+1х50 ож 2751 33,4
    3х95+1х50 ож 2711 33
    3х95+1х50 2951 35,5
    3х120+1х70 ож 3318 37
    3х120+1х70 3593 38,9
    3х150+1х70 ож 3757 39,2
    3х150+1х70 4072 41,5
    3х185+1х95 ож 4473 43
    3х185+1х95 4946 46,3
    3х240+1х120 ож 5561 48
    3х240+1х120 6072 51,3
    4х50 ож 1817 27,2
    4х70 ож 2319 30,3
    4х70 2465 31,9
    4х95 ож 2874 33,8
    4х95 3142 36,1
    4х120 ож 3494 37,7
    4х120 3795 39,9
    4х150 ож 4032 40,4
    4х150 4410 43,2
    4х185 ож 4870 44,3
    4х185 5381 47,9
    4х240 ож 6084 49,7
    4х240 6658 53,5
