    Кабели силовые с пропитанной бумажной изоляцией АСП-1

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    АСП-1

    Стандарт
    ГОСТ 18410-73, ТУ 16.К09-143-2004
    Код ОКП
    35 3511 1000, 35 3513 1000, 35 3514 1000, 35 3511 3500, 35 3513 3500, 35 3514 3500, 35 3533 3800, 35 3534 3800, 35 3533 4600, 35 3534 4600
    АСП-1

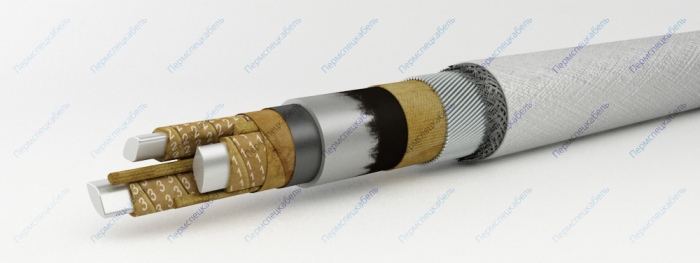

    Элементы конструкции

    1. Алюминиевая токопроводящая жила:
      • однопроволочная сечением 25-240 кв.мм – "ож"
      • многопроволочная сечением 70-240 кв.мм
    2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более
    6. Свинцовая оболочка
    7. Подушка из битума, крепированной бумаги и кабельной пряжи
    8. Броня из стальных оцинкованных проволок
    9. Наружный покров из кабельной пряжи и мела

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦАСП) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
    Максимальная рабочая температура жилы при перегрузке [°С] 105
    Максимальная рабочая температура жилы [°С] 80
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Номинальное постоянное напряжение [кВ] 2.5
    Радиус изгиба кабелей [наружных диаметров] 15
    Разность уровней, не более [м] 25
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    3х70 ож 3556 36,9
    3х70 3764 38,3
    3х95 ож 4164 39,8
    3х95 4415 41,5
    3х120 ож 4839 43
    3х120 5167 45
    3х150 ож 5383 45,4
    3х150 5848 47,8
    3х185 ож 6192 48,8
    3х185 6697 51,5
    3х240 ож 7343 53,2
    3х240 7947 56,2
    3х50+1х25 ож 3392 36,2
    3х70+1х35 ож 3949 39,1
    3х70+1х35 ож 3930 38,9
    3х70+1х35 4234 40,8
    3х95+1х50 ож 4716 42,7
    3х95+1х50 ож 4673 42,7
    3х95+1х50 5016 44,8
    3х120+1х70 ож 5431 45,9
    3х120+1х70 5827 47,8
    3х150+1х70 ож 6003 48,2
    3х150+1х70 6451 50,5
    3х185+1х95 ож 6939 52
    3х185+1х95 7509 54,9
    3х240+1х120 ож 8212 56,6
    3х240+1х120 8899 59,9
    4х50 ож 3462 36,6
    4х70 ож 4144 39,7
    4х70 4380 41,3
    4х95 ож 4881 43,1
    4х95 5210 45,1
    4х120 ож 5652 46,7
    4х120 6084 48,9
    4х150 ож 6324 49,4
    4х150 6878 52,1
    4х185 ож 7384 53,3
    4х185 8031 56,5
    4х240 ож 8823 58,2
    4х240 9614 62
