    Кабели силовые с пропитанной бумажной изоляцией АСГ-20

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    АСГ-20

    Стандарт
    ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-200497
    Код ОКП
    35 3511 0100, 35 3513 0100, 35 3514 0100, 35 3515 0100, 35 3516 0100, 35 3511 2100, 35 3513 2100, 35 3514 2100

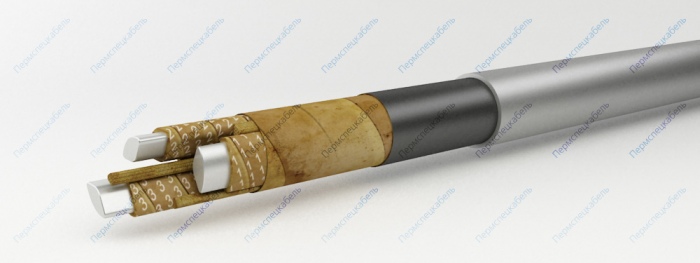

    АСГ-20

    Элементы конструкции

    1. Алюминиевая токопроводящая жила:
      • однопроволочная сечением 25-240 кв.мм – "ож"
      • многопроволочная сечением 50-800 кв.мм
    2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
    6. Оболочка из свинцового сплава, покрытая вазелином

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки в блоках. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 250
    95 и 120 250
    150 и более 250

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 50
    Максимальная рабочая температура жилы [°С] 65
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 20
    Номинальное постоянное напряжение [кВ] 50
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
    Разность уровней, не более [м] 15
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 130
    Электрическое сопротивление изоляции, не менее [МОм*км] 200
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    1х50 2240 26,9
    1х70 2524 28,6
    1х95 2761 30,3
    1х120 2688 29,4
    1х150 2923 31
    1х185 3532 34,4
    1х240 4069 37,2
    1х300 4581 39,6
    1х400 5356 43,2
