Кабели силовые с пропитанной бумажной изоляцией АСБ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

АСБ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3511 0500, 35 3513 0500, 35 3514 0500, 35 3511 2000, 35 3513 2000, 35 3514 2000, 35 3533 3900, 35 3534 3900, 35 3533 4400, 35 3534 4400
АСБ-1

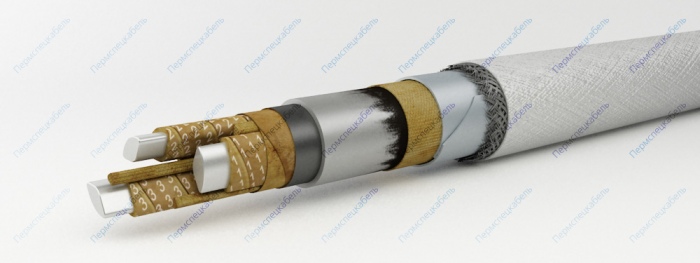

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума и крепированной бумаги
  8. Броня из стальных лент
  9. Наружный покров из волокнистых материалов

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х185 2577 33,7
1х240 ож 2607 33,1
1х240 3007 36,3
1х300 3498 39,1
1х400 4143 42,6
1х500 4926 46,4
1х625 5772 50,2
1х800 7000 55,3
1х240+2х1,5 3075,6 36,6
1х300+2х1,5 3571 39,5
1х400+2х1,5 4210,2 43
1х500+2х1,5 5014 46,9
1х625+2х1,5 5851 50,5
1х800+2х1,5 7076 55,6
3х70 ож 2525 32,9
3х70 2673 34,3
3х95 ож 3016 35,8
3х95 3212 37,5
3х120 ож 3577 39
3х120 3855 41
3х150 ож 4037 41,4
3х150 4427 43,8
3х185 ож 4735 44,8
3х185 5171 47,5
3х240 ож 5761 49,2
3х240 6249 52,2
3х50+1х25 ож 2351 32,2
3х70+1х35 ож 2830 35,1
3х70+1х35 ож 2808 34,9
3х70+1х35 3061 36,8
3х95+1х50 ож 3490 38,7
3х95+1х50 ож 3442 38,3
3х95+1х50 3696 40,5
3х120+1х70 ож 4092 41,9
3х120+1х70 4396 43,8
3х150+1х70 ож 4577 44,2
3х150+1х70 4939 46,5
3х185+1х95 ож 5369 48
3х185+1х95 5861 50,9
3х240+1х120 ож 6510 52,6
3х240+1х120 7085 55,9
4х50 ож 2426 32,6
4х70 ож 2994 35,7
4х70 3173 37,3
4х95 ож 3621 39,1
4х95 3899 41,1
4х120 ож 4284 42,7
4х120 4629 44,9
4х150 ож 4876 45,4
4х150 5309 48,1
4х185 ож 5792 49,3
4х185 6327 52,5
4х240 ож 7064 54,2
4х240 7711 58
