Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ АПВПУ2Г

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

АПВПУ2Г

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
АПВПУ2Г

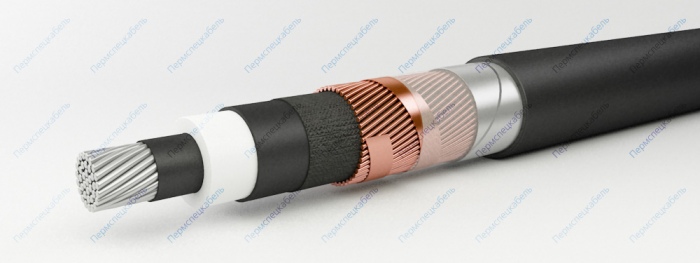

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия, сечением от 50 до 800 мм² (А)
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г)
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 мм² для кабелей с сечением жилы 50–120 мм²
    • сечением не менее 25 мм² для кабелей с сечением жилы 150–300 мм²
    • сечением не менее 35 мм² для кабелей с сечением жилы 400 мм² и более
  7. Разделительный слой из водоблокирующей ленты
  8. Слой из алюмополимерной ленты (2Г)
  9. Оболочка из полиэтилена, увеличенной толщины (Пу)

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.
Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней. Кабели предназначены для прокладки на сложных участках кабельных трасс.

Срок службы кабеля — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 7.5
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
