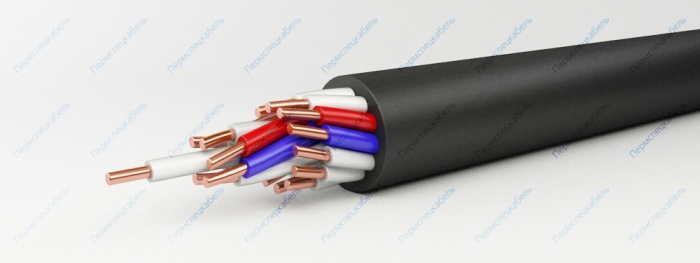

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.
Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.
Срок службы кабелей при прокладке на открытом воздухе — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 36 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 2.5 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное постоянное напряжение [кВ] | 0.66 |
| Радиус изгиба кабелей [наружных диаметров] | 6 |
| Строительная длина, не менее [м] | 150 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 60 |
| Количество и сечение жил шт х кв.мм | Масса кабеля кг/км | Наружный диаметр мм |
|---|---|---|
| 4x1,0 | 176,1 | 11,1 |
| 5x1,0 | 212,6 | 12,0 |
| 7x1,0 | 258,8 | 13,0 |
| 10x1,0 | 409,0 | 16,8 |
| 14x1,0 | 486,6 | 18,1 |
| 19x1,0 | 615,5 | 20,0 |
| 27x1,0 | 847,3 | 23,7 |
| 37x1,0 | 1150,0 | 27,4 |
| 4x1,5 | 203,3 | 11,6 |
| 5x1,5 | 248,5 | 12,6 |
| 7x1,5 | 321,2 | 14,2 |
| 10x1,5 | 474,9 | 17,6 |
| 14x1,5 | 573,5 | 19,0 |
| 19x1,5 | 730,3 | 21,0 |
| 27x1,5 | 1064,7 | 25,9 |
| 37x1,5 | 1370,0 | 28,8 |
| 4x2,5 | 258,8 | 12,6 |
| 5x2,5 | 337,6 | 14,3 |
| 7x2,5 | 413,1 | 15,4 |
| 10x2,5 | 615,9 | 19,2 |
| 14x2,5 | 750,9 | 20,8 |
| 19x2,5 | 964,5 | 23,0 |
| 27x2,5 | 1401,4 | 28,4 |
| 37x2,5 | 1888,4 | 32,6 |
| 4x4,0 | 362,1 | 14,4 |
| 7x4,0 | 555,0 | 16,9 |
| 10x4,0 | 831,1 | 21,2 |
| 4x6,0 | 473,8 | 15,6 |
| 7x6,0 | 740,3 | 18,4 |
| 10x6,0 | 1093,1 | 23,2 |
