Кабели и провода авиакосмические ПТЛЭ-250-МН

Кабельная продукция / Кабели и провода авиакосмические

ПТЛЭ-250-МН

Стандарт
ТУ 16-505.280-79
Код ОКП
35 8339 5400, 35 8332 9700
ПТЛЭ-250-МН

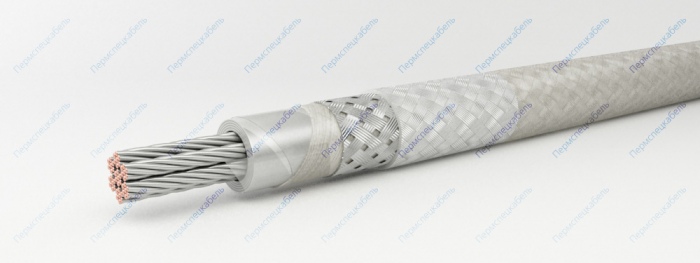

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных никелированных проволок
  2. Изоляция из фторопластовых плёнок
  3. Изоляция из стеклянных нитей
  4. Оплётка из стеклянных нитей
  5. Экран из медных никелированных оловом проволок
  6. Покрытие из кремнийорганического лака

Область применения

Провода марки ПТЛЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Провода устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Провода стойки к воздействию пониженного атмосферного давления до 2 кПа (15 мм рт.ст.), соляного тумана и плесневых грибов.

Срок службы проводов - 20 лет, 95%-ый ресурс - 1500 часов.

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1500
Рабочее переменное напряжение частотой 5 кГц [В] 250
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 1000
Сечение, кв.мм Число и диаметр проволок в жиле, шт. х мм Масса провода кг/км Наружный диаметр мм Сопротивление проводника, не более, Ом/км
0,35 19x0,15 15,6 2,7 66,4
0,35 7x0,26 16,5 2,7 66,4
0,50 19x0,18 17,8 2,9 45,5
0,50 16x0,20 18,1 2,9 45,5
0,50 7x0,30 18,0 2,9 45,5
0,75 19x0,23 22,1 3,1 27,6
0,75 7x0,37 21,7 3,1 27,6
1,00 19x0,26 26,5 3,4 21,9
1,50 19x0,32 33,7 3,7 14,4
2,50 19x0,42 53,5 4,5 8,3
4,00 7x7x0,32 71,8 5,3 5,7
6,00 7x7x0,39 96,3 6,1 3,8
10,0 7x7x0,52 163,2 7,9 2,08
16,0 12x7x0,49 228,9 9,4 1,36
25,0 19x7x0,49 327,5 10,7 0,866
35,0 27x7x0,49 488,9 12,8 0,603
50,0 37x7x0,49 621,1 14,7 0,444
70,0 37x7x0,58 826,6 16,8 0,315
