    Провода обмоточные ППИ-У

    Кабельная продукция / Провода обмоточные

    ППИ-У

    Стандарт
    ТУ 16-705-159-80
    Код ОКП
    35 9218 1000
    ППИ-У

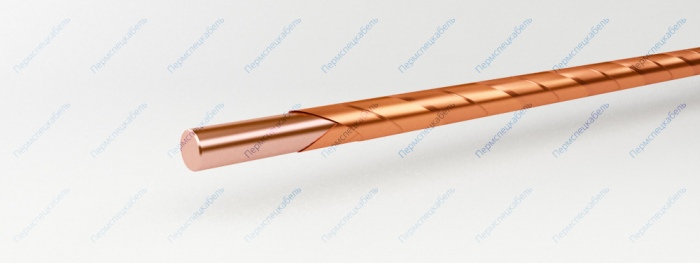

    Элементы конструкции

    1. Медная проволока диаметром от 1,06 до 3,15 мм
    2. Изоляция из двух слоёв полиимидно-фторопластовых плёнок

    Область применения

    Провод предназначен для обмотки статоров погружных маслозаполненных электродвигателей. Превосходные электрические свойства провода обеспечивают высокую степень надёжности оборудования подвергающегося перегрузкам. Провод марки ППИ-У обладает отличными механическими свойствами и эластичностью. Ресурс работы проводов в системе изоляции погружных электродвигателей при температуре окружающей среды до +140 0С не менее 25000 часов.

    Гарантийный срок хранения проводов — 12 месяцев.

    Максимальная рабочая температура жилы [°С] 200
    Механич. прочность изоляции, число двойных ходов иглы, средн./миним. 150/125
    Пробивное напряжение [В] 12000
    Температура окружающей среды, нижний предел [°C] -60
    Эластичность изоляции, диаметр стержня [мм] 3D
    Электрическое сопротивление изоляции, не менее [МОм*км] 200
    Диаметр проволоки, мм Макс. диаметр провода, мм Масса провода, кг/км Строительная длина, не менее м
    1,06 1,55 9,2 230
    1,18 1,67 11,3 230
    1,25 1,74 12,6 230
    1,4 1,89 15,6 230
    1,5 1,99 17,8 230
    1,8 2,29 25 230
    2 2,49 30,3 230
    2,12 2,61 34 230
    2,24 2,73 37,7 230
    2,36 2,85 41,8 230
    2,5 2,99 46,6 265
    2,65 3,14 52,2 265
    2,8 3,29 58,1 265
    3 3,49 66,4 265
    3,15 3,64 73,1 265
