    Провода обмоточные АПСД

    Кабельная продукция / Провода обмоточные

    АПСД

    Стандарт
    ТУ 16.К71-257-96
    Код ОКП
    35 9242 0100, 35 9252 1000
    АПСД

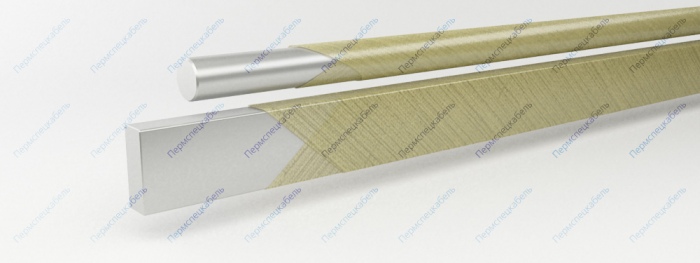

    Элементы конструкции

    1. Алюминиевая проволока
      • диаметр от 1,00 до 3,00 мм
      • размер стороны “а” от 1,80 до 5,60 мм и стороны “b” от 3,35 до 14,00 мм
    2. Изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком

    Область применения

    Провод применяется для изготовления обмоток температурного класса "F": двигателей, трансформаторов, генераторов, электросварочного оборудования и электрической пусковой аппаратуры. Ресурс работы проводов — 20000 часов.

    Допускается изготовление других размеров по согласованию с потребителем.

    Гарантийный срок хранения проводов — 12 месяцев.

    Пробивное напряжение в исходном состоянии
    и после пребывания в термостате при температуре 180 С0, не менее [В]
    "d" до 2,12 мм 500
    "d" св. 2,12 мм до 3,00 мм 600
    "а" до 2,00 мм 500
    "а" св. 2,00 мм до 5,60 мм 600

    Эластичность изоляции, диаметр стержня [мм]
    "d" до 3,00 мм 4d
    "а" до 2,00 мм и "b" до 6,30 мм 10
    "а" св. 2,00 мм до 3,00 мм и "b" до 6,30 мм 15
    "а" св. 2,00 мм до 3,00 мм и "b" св. 6,30 мм до 14,00 мм 20
    "а" св. 3,00 мм до 5,60 мм и "b" св. 4,25 мм до 6,30 мм 40
    "а" св. 3,00 мм до 5,60 мм и "b" св. 6,30 мм до 14,00 мм 60

    Механич. прочность изоляции, число двойных ходов иглы, средн./миним.
    "d" до 1,50 мм 100/75
    "d" св. 1,50 мм до 2,12 мм 120/110
    "d" св. 2,12 мм до 3,00 мм 160/120
    "b" до 6,00 мм 250/200
    "b" св. 6,00 мм до 12,50 мм 290/200
    "b" св. 12,50 мм до 14,00 мм 290/210

    Относительное удлинение провода при разрыве, не менее [%]
    "d" до 2,80 мм 18
    "d" св. 2,80 мм до 3,00 мм 20
    "а" от 1,80 мм до 5,60 мм 20

    Температура окружающей среды, нижний предел [°C] -60
    Температурный индекс, [°С] 155
    Размер проволоки, мм Макс. размер провода, мм Масса провода, кг/км
    1 1,29 2,83
    1,06 1,35 3,13
    1,12 1,41 3,44
    1,18 1,47 3,77
    1,25 1,54 4,18
    1,32 1,61 4,6
    1,4 1,69 5,11
    1,45 1,74 5,45
    1,5 1,79 5,79
    1,6 1,89 6,61
    1,7 1,99 7,72
    1,8 2,09 8,4
    1,9 2,19 9,36
    2 2,29 10,05
    2,12 2,41 11,76
    2,24 2,6 12,9
    2,36 2,72 14,18
    2,5 2,86 16,36
    2,65 3,01 18,31
    2,8 3,16 19,16
    3 3,37 20,17
    1,80х3,35 2,18х3,66 17,82
    1,80х3,55 2,18х3,86 19,19
    1,80х3,75 2,18х4,06 20,64
    1,80х4,00 2,18х4,31 22,3
    1,80х4,25 2,18х4,56 22,9
    1,80х4,50 2,20х4,81 23,94
    1,80х4,75 2,20х5,06 25,6
    1,80х5,00 2,20х5,31 27,77
    1,80х5,30 2,20х5,61 28,5
    1,80х5,60 2,20х5,91 29,98
    1,80х6,00 2,22х6,31 32,24
    1,80х6,30 2,22х6,61 34,97
    1,80х6,70 2,22х7,04 37,7
    1,80х7,10 2,22х7,44 38,7
    1,80х7,50 2,25х7,84 40,68
    1,80х8,00 2,25х8,34 44
    1,80х8,50 2,27х8,84 47,32
    1,80х9,00 2,27х9,34 48,9
    1,80х9,50 2,27х9,84 50,71
    1,80х10,00 2,27х10,34 54,64
    1,80х10,60 2,27х10,94 58,8
    1,80х11,20 2,27х11,54 61,8
    1,80х11,80 2,27х12,14 62,21
    1,80х12,50 2,27х12,84 67
    1,80х13,20 2,28х13,56 74,32
    1,80х14,00 2,28х14,31 76,8
    1,90х3,55 2,28х3,86 20,58
    1,90х4,00 2,28х4,31 22,11
    1,90х4,50 2,30х4,81 26,74
    1,90х5,00 2,30х5,31 29,8
    1,90х5,60 2,30х5,91 32,09
    1,90х6,30 2,32х6,61 37,48
    1,90х7,10 2,32х7,44 40,49
    1,90х8,00 2,35х8,34 46,78
    1,90х9,00 2,37х9,34 50,39
    1,90х10,00 2,37х10,34 58,5
    1,90х11,20 2,37х11,54 65,93
    1,90х12,50 2,37х12,84 71,65
    1,90х14,00 2,38х14,31 80,35
    2,00х3,35 2,38х3,66 20,17
    2,00х3,55 2,38х3,86 21,68
    2,00х3,75 2,38х4,06 24,05
    2,00х4,00 2,38х4,31 25,28
    2,00х4,25 2,38х4,56 26,3
    2,00х4,50 2,40х4,81 27,16
    2,00х4,75 2,40х5,06 29,05
    2,00х5,00 2,40х5,31 31,47
    2,00х5,30 2,40х5,61 32,5
    2,00х5,60 2,40х5,91 34,4
    2,00х6,00 2,42х6,31 36,51
    2,00х6,30 2,42х6,61 39,52
    2,00х6,70 2,42х7,04 42,78
    2,00х7,10 2,42х7,44 43,2
    2,00х7,50 2,45х7,84 45,77
    2,00х8,00 2,45х8,34 49,64
    2,00х8,50 2,47х8,84 53,51
    2,00х9,00 2,47х9,34 55,2
    2,00х9,50 2,47х9,84 57,7
    2,00х10,00 2,47х10,34 62,15
    2,00х10,60 2,47х10,94 67,22
    2,00х11,20 2,47х11,54 69,9
    2,00х11,80 2,47х12,14 72,27
    2,00х12,50 2,47х12,84 77,93
    2,00х13,20 2,48х13,56 83,06
    2,00х14,00 2,48х14,31 88,15
    2,12х3,55 2,50х3,92 21,05
    2,12х4,00 2,50х4,37 25,36
    2,12х4,50 2,52х4,87 27,39
    2,12х5,00 2,52х5,37 31,95
    2,12х5,60 2,52х5,97 34,8
    2,12х6,30 2,54х6,67 39,83
    2,12х7,10 2,54х7,90 42,95
    2,12х8,00 2,57х8,40 43,4
    2,12х9,00 2,59х9,40 55,63
    2,12х10,00 2,59х10,40 62,58
    2,12х11,20 2,59х11,60 67,3
    2,12х12,50 2,59х12,90 77,98
    2,12х14,00 2,60х14,42 88,45
    2,24х3,35 2,62х3,72 21,67
    2,24х3,55 2,62х3,92 23,35
    2,24х3,75 2,62х4,12 25,71
    2,24х4,00 2,62х4,37 27,15
    2,24х4,25 2,62х4,62 28,3
    2,24х4,50 2,64х4,87 29,14
    2,24х4,75 2,64х5,12 31,05
    2,24х5,00 2,64х5,37 33,71
    2,24х5,30 2,64х5,67 36,39
    2,24х5,60 2,64х5,97 37
    2,24х6,00 2,66х6,37 39,04
    2,24х6,30 2,66х6,67 42,58
    2,24х6,70 2,66х7,90 45,85
    2,24х7,10 2,66х7,90 48
    2,24х7,50 2,69х7,90 49,1
    2,24х8,00 2,69х8,40 53,23
    2,24х8,50 2,71х8,90 57,05
    2,24х9,00 2,71х9,40 58,6
    2,24х9,50 2,71х9,90 60,61
    2,24х10,00 2,71х10,40 66,57
    2,24х10,60 2,71х11,00 71,91
    2,24х11,20 2,71х11,60 75,3
    2,24х11,80 2,71х12,20 77,24
    2,24х12,50 2,71х12,90 83,42
    2,24х13,20 2,72х13,62 88,79
    2,24х14,00 2,72х14,42 95
    2,36х3,55 2,74х3,92 24,17
    2,36х4,00 2,74х4,37 28,1
    2,36х4,50 2,76х4,87 30,65
    2,36х5,00 2,76х5,37 35,12
    2,36х5,60 2,76х5,97 40
    2,36х6,30 2,78х6,67 45,32
    2,36х7,10 2,78х7,90 49,96
    2,36х8,00 2,81х8,40 57,01
    2,36х9,00 2,83х9,40 64,32
    2,36х10,00 2,83х10,40 71,05
    2,36х11,20 2,83х11,60 77,93
    2,36х12,50 2,83х12,90 89,13
    2,36х14,00 2,84х14,42 101,18
    2,50х3,55 2,88х3,92 25,14
    2,50х3,75 2,88х4,12 27,68
    2,50х4,00 2,88х4,37 29,23
    2,50х4,25 2,88х4,62 30,12
    2,50х4,50 2,90х4,87 31,26
    2,50х4,75 2,90х5,12 33,58
    2,50х5,00 2,90х5,37 36,25
    2,50х5,30 2,90х5,67 39,18
    2,50х5,60 2,90х5,97 40,05
    2,50х6,00 2,92х6,37 42,12
    2,50х6,30 2,92х6,67 45,65
    2,50х6,70 2,92х7,90 49,19
    2,50х7,10 2,92х7,90 50,1
    2,50х7,50 2,95х7,90 52,99
    2,50х8,00 2,95х8,40 57,13
    2,50х8,50 2,97х8,90 61,54
    2,50х9,00 2,97х9,40 64,83
    2,50х9,50 2,97х9,90 66,53
    2,50х10,00 2,97х10,40 71,54
    2,50х10,60 2,97х11,00 77,4
    2,50х11,20 2,97х11,60 78,15
    2,50х11,80 2,97х12,20 83
    2,50х12,50 2,97х12,97 89,47
    2,50х13,20 2,98х13,62 96,52
    2,50х14,00 2,98х14,42 101,83
    2,65х4,00 3,03х4,37 31,45
    2,65х4,50 3,05х4,87 33,79
    2,65х5,00 3,05х5,37 39,06
    2,65х5,60 3,05х5,97 42,27
    2,65х5,30 3,07х5,67 49,01
    2,65х7,10 3,07х7,90 53,09
    2,65х8,00 3,10х8,40 61,29
    2,65х9,00 3,12х9,40 71,5
    2,65х10,00 3,12х10,40 76,77
    2,65х11,20 3,12х11,60 89
    2,65х12,50 3,12х12,90 96,06
    2,65х14,00 3,13х14,42 110,85
    2,80х4,00 3,18х4,37 33,71
    2,80х4,25 3,18х4,62 35,72
    2,80х4,50 3,20х4,87 36,33
    2,80х4,75 3,20х5,12 38,67
    2,80х5,00 3,20х5,37 41,88
    2,80х5,30 3,20х5,67 45,35
    2,80х5,60 3,20х5,97 46,73
    2,80х6,00 3,22х6,37 48,54
    2,80х6,30 3,22х6,67 52,63
    2,80х6,70 3,22х7,90 56,7
    2,80х7,10 3,22х7,90 58,35
    2,80х7,50 3,25х7,90 60,77
    2,80х8,00 3,25х8,40 65,71
    2,80х8,50 3,27х8,90 70,67
    2,80х9,00 3,27х9,40 72,38
    2,80х9,50 3,27х9,90 76,48
    2,80х10,00 3,27х10,40 82,3
    2,80х10,60 3,27х11,00 91,4
    2,80х11,20 3,27х11,60 93,45
    2,80x12,50 3,27x12,90 102,92
    2,80х13,20 3,28х13,62 111,07
    2,80х14,00 3,28х14,42 117,32
    3,00х4,50 3,40х4,87 38,9
    3,00х5,00 3,40х5,37 45,25
    3,00x5,60 3,40x5,97 48,72
    3,00х6,30 3,42х6,67 56,54
    3,00х7,10 3,42х7,90 61,17
    3,00х8,00 3,45х8,40 70,71
    3,00х9,00 3,47х9,40 81,92
    3,00х10,00 3,47х10,40 88,36
    3,00х11,20 3,47х11,60 102,54
    3,00х12,50 3,47х12,90 110,34
    3,00х14,00 3,48х14,42 126
    3,15х4,50 3,92х4,87 39,6
    3,15х4,75 3,92х5,12 42,3
    3,15х5,00 3,92х5,37 46,15
    3,15х5,30 3,92х5,67 47,35
    3,15х5,60 3,92х5,97 48,95
    3,15х6,00 3,57х6,37 53,17
    3,15х6,30 3,57х6,67 57,05
    3,15х6,70 3,57х7,90 59,94
    3,15х7,10 3,57х7,90 62
    3,15х7,50 3,60х7,90 68,19
    3,15х8,00 3,60х8,40 71,06
    3,15х8,50 3,62х8,90 76,7
    3,15х9,00 3,62х9,40 81,92
    3,15х9,50 3,62х9,90 85,5
    3,15х10,00 3,62х10,40 88,36
    3,15х10,60 3,62х11,00 97,25
    3,15х11,20 3,62х11,60 102,54
    3,15х11,80 3,62х12,20 108,35
    3,15х12,50 3,62х12,90 110,34
    3,15х13,20 3,63х13,62 119,96
    3,15х14,00 3,63х14,42 126
    3,35х5,00 3,77х5,37 48,35
    3,35х5,60 3,77х5,97 52,09
    3,35х6,30 3,79х6,67 60,72
    3,35х7,10 3,79х7,90 65,35
    3,35х8,00 3,82х8,40 75,71
    3,35х9,00 3,84х9,40 88,09
    3,35х10,00 3,84х10,40 94,71
    3,35х11,20 3,84х11,60 109,67
    3,35х12,50 3,84х12,90 118,31
    3,35х14,00 3,85х14,42 132
    3,55х5,00 3,97х5,37 52,01
    3,55х5,30 3,97х5,67 54,35
    3,55х5,60 3,97х5,97 56,02
    3,55х6,00 3,99х6,37 60,04
    3,55х6,30 3,99х6,67 65,2
    3,55х6,70 3,99х7,90 70,35
    3,55х7,10 3,99х7,90 72,3
    3,55х7,50 4,02х7,90 75,24
    3,55х8,00 4,02х8,40 81,36
    3,55х8,50 4,04х8,90 87,56
    3,55х9,00 4,04х9,40 92,15
    3,55х9,50 4,04х9,90 94,45
    3,55х10,00 4,04х10,40 101,61
    3,55х10,60 4,04х11,00 109,64
    3,55х11,20 4,04х11,60 112,27
    3,55х11,80 4,04х12,20 117,94
    3,55х12,50 4,04х12,90 126,82
    3,55х13,20 4,05х13,62 137,13
    3,55х14,00 4,05х14,42 142,91
    3,75х5,60 4,17х5,97 60,25
    3,75х6,00 4,19х6,37 69,91
    3,75х7,10 4,19х7,90 75,38
    3,75х8,00 4,22х8,40 87,35
    3,75х9,00 4,24х9,40 99,16
    3,75х12,50 3,75х12,50 136,17
    3,75х14,00 3,75х14,00 153,87
    4,00х5,60 4,00х5,60 63,92
    4,00х6,00 4,00х6,00 68,48
    4,00х6,30 4,00х6,30 74,18
    4,00х6,70 4,00х6,70 80,14
    4,00х7,10 4,00х7,10 83,17
    4,00х7,50 4,00х7,50 85,84
    4,00х8,00 4,00х8,00 92,93
    4,00х8,50 4,00х8,50 100,04
    4,00х9,00 4,00х9,00 105,02
    4,00х9,50 4,00х9,50 108,02
    4,00х10,00 4,00х10,00 116,25
    4,00х10,60 4,00х10,60 125,64
    4,00х11,20 4,00х11,20 129,75
    4,00х11,80 4,00х11,80 135,01
    4,00х12,50 4,00х12,50 145,5
    4,00х13,20 4,00х13,20 157,18
    4,00х14,00 4,00х14,00 166,15
    4,25х6,30 4,25х6,30 78
    4,25х7,10 4,25х7,10 82,15
    4,25х8,00 4,25х8,00 95,13
    4,25х9,00 4,25х9,00 106,75
    4,25х10,00 4,25х10,00 120,52
    4,25х11,20 4,25х11,20 136,78
    4,25х12,50 4,25х12,50 153,3
    4,25х14,00 4,25х14,00 175,64
    4,50х6,30 4,50х6,30 79,75
    4,50х6,70 4,50х6,70 82,33
    4,50х7,10 4,50х7,10 85,44
    4,50х7,50 4,50х7,50 92,22
    4,50х8,00 4,50х8,00 99,59
    4,50х8,50 4,50х8,50 106,97
    4,50х9,00 4,50х9,00 109,17
    4,50х9,50 4,50х9,50 115,74
    4,50х10,00 4,50х10,00 124,53
    4,50х10,60 4,50х10,60 134,45
    4,50х11,20 4,50х11,20 140
    4,50х11,80 4,50х11,80 144,37
    4,50х12,50 4,99х12,97 155,78
    4,50х13,20 5,00х13,69 168,15
    4,50х14,00 5,00х14,49 178,64
    4,75х7,10 5,19х7,57 91,56
    4,75х8,00 5,22х8,47 106,24
    4,75х9,00 5,24х9,47 123,48
    4,75х10,00 5,24х10,47 132
    4,75х11,20 5,24х11,67 153
    4,75х12,50 5,24х12,97 166,13
    4,75х14,00 5,25х14,49 190,68
    5,00х7,10 5,44х7,57 99,36
    5,00х7,50 5,47х7,97 106,4
    5,00х8,00 5,47х8,47 115,12
    5,00х8,50 5,49х8,97 123,84
    5,00х9,00 5,49х9,47 130,17
    5,00х9,50 5,49х9,90 133,71
    5,00х10,00 5,49х10,47 143,83
    5,00х10,60 5,49х11,07 155,41
    5,00х11,20 5,49х11,67 160,16
    5,00х11,80 5,49х12,27 166,92
    5,00х12,50 5,49х12,97 179,87
    5,00х13,20 5,50х13,69 194,21
    5,00х14,00 5,50х14,49 201,32
    5,30х8,00 5,77х8,47 123,99
    5,30х9,00 5,79х9,47 140,21
    5,30х10,00 5,79х10,47 154,88
    5,30х11,20 5,79х11,67 179
    5,30х12,50 5,79х12,97 193,6
    5,30х14,00 5,80х14,49 206,02
    5,60х8,00 6,07х8,47 125,12
    5,60х8,50 6,09х8,97 136,7
    5,60х9,00 6,09х9,47 143,21
    5,60х9,50 6,09х9,90 149,81
    5,60х10,00 6,09х10,47 156,83
    5,60х10,60 6,09х11,07 168,41
    5,60х11,20 6,09х11,67 179,9
    5,60х11,80 6,09х12,27 187,17
    5,60х12,50 6,09х12,97 195,6
    5,60х13,20 6,10х13,69 200,03
    5,60х14,00 6,10х14,49 209,06
