    Кабели силовые с резиновой изоляцией ВРГ

    Кабельная продукция / Кабели силовые с резиновой изоляцией

    ВРГ

    Стандарт
    ГОСТ 433-73
    Код ОКП
    35 2132 1100, 35 2132 0400
    ВРГ

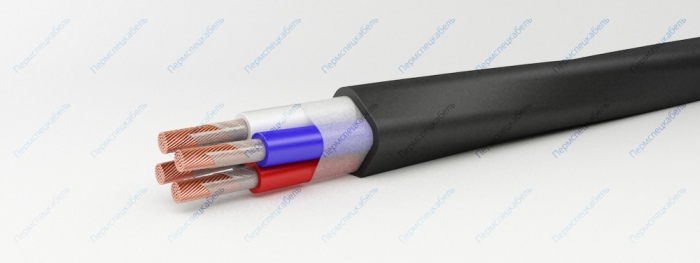

    Элементы конструкции

    1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм
    2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и выше
    3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука. Маркировка жил:
      • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
      • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета
    4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
    5. Оболочка из ПВХ пластиката марки О-40

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

    Кабели применяются для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

    Срок службы кабелей — 30 лет.

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 36
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Номинальное постоянное напряжение [кВ] 1.0
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Строительная длина, не менее [м] 125
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 50
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    1x6 118,5 7,6
    1x10 191 9,5
    1x16 260 10,5
    1x25 379,3 12,2
    1x35 480,9 13,3
    1x50 655,9 15,3
    1x70 866,6 17
    1x95 1169,6 19,6
    1x120 1411,8 21,1
    1x150 1731 23,1
    1x185 2166 25,8
    1x240 2784,5 28,8
    2x1 101,8 9,4
    2x1,5 123,2 10,2
    2x2,5 152,5 11
    2x4 198,7 12,2
    2x6 252,8 13,4
    2x10 378,5 16
    2x16 535,7 18,4
    2x25 781,9 21,8
    2x35 1013,6 24,4
    2x50 1377 28,4
    2x70 1812,1 31,6
    2x95 2435,7 36,6
    2x120 2934,1 39,6
    2x150 3592,4 43,6
    2x185 4483,3 48,6
    2x240 5759,7 54,6
    3x1 128,5 9,9
    3x1,5 158,3 10,7
    3x2,5 199,8 11,6
    3x4 265,7 12,8
    3x6 343,2 14,2
    3x10 524 17
    3x16 746,7 19,6
    3x25 1104,4 23,3
    3x35 1435 26
    3x50 1965,1 30,1
    3x70 2605,9 33,7
    3x95 3509,5 39
    3x120 4244,7 42,3
    3x150 5258,5 47
    3x185 6513,9 51,9
    3x240 8447 58,8
    3x1+1x1 157,7 10,7
    3x1,5+1x1 188,2 11,7
    3x2,5+1x1,5 238,4 12,6
    3x4+1x2,5 317,2 14,1
    3x6+1x2,5 392,2 15
    3x6+1x4 414,8 15,5
    3x10+1x4 610,1 18,4
    3x10+1x6 632,9 18,4
    3x16+1x6 836,4 20,1
    3x16+1x10 913,8 21,5
    3x25+1x10 1277,5 25,1
    3x25+1x16 1370,9 26
    3x35+1x16 1651,6 27,6
    3x35+1x25 1797,8 28,6
    3x50+1x16 2175,8 31,2
    3x50+1x25 2294,1 32,2
    3x50+1x35 2434,6 33,4
    3x70+1x25 2959,4 35,2
    3x70+1x35 3066,3 36,3
    3x70+1x50 3291,5 37,7
    3x95+1x35 3930 40,3
    3x95+1x50 4140,1 41,6
    3x95+1x70 4390,1 43,2
    3x120+1x35 4666,3 43,7
    3x120+1x70 5122,6 45,5
    3x150+1x50 5847,1 48,5
    3x150+1x70 6067,4 50,1
    3x150+1x95 6447,4 52,1
    3x185+1x50 7104,4 53,7
    3x185+1x95 7652,4 55,8
    3x240+1x70 9245,6 60,8
    4x1,0 157,7 10,7
    4x1,5 196,2 11,7
    4x2,5 250,3 12,6
    4x4,0 336,1 14,1
    4x6,0 437,6 15,5
    4x10 704,8 19,1
    4x16 977,1 21,5
    4x25 1480,6 26
    4x35 1884,4 28,6
    4x50 2598,7 33,4
    4x70 3495 37,7
    4x95 4664,9 43,2
    4x120 5690,9 47,3
    4x150 6991,2 52,1
    4x185 8729,1 58
