Кабели и провода для электротранспорта ППСРМ-1-ХЛ 4000

Кабельная продукция / Кабели и провода для электротранспорта

ППСРМ-1-ХЛ 4000

Стандарт
ТУ 16.К73-069-2003
Код ОКП
35 5900
ППСРМ-1-ХЛ 4000

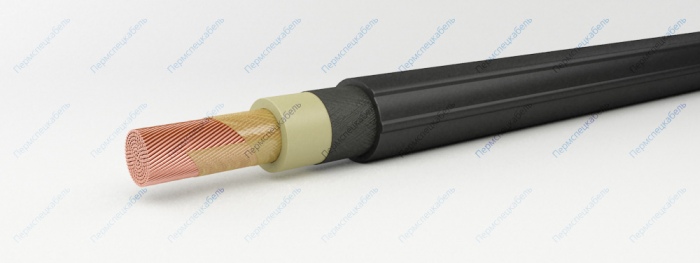

Элементы конструкции

  1. Медная токопроводящая жила (класс гибкости 5)
  2. Обмотка из полиэтилентерефталатной пленки
  3. Изоляция из резины
  4. Разделительный слой из прорезиненной тканевой ленты
  5. Оболочка из резины с одной или двумя продольными маркировочными рисками
    • цвет оболочки по согласованию с потребителем

Область применения

Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, электровозов, электропоездов и троллейбусов на напряжение 4000 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при отсутствии воздействия смазочных масел и дизельного топлива. Также используемый для присоединения к подвижным токоприемникам.

Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с холодным климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы — 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам — 6 лет.

Влажность воздуха при 40°С [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ] 16
Максимальная рабочая температура жилы [°С] 75
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 4000
Номинальное постоянное напряжение [кВ] 6
Рабочая температура жилы [°С] 65
Радиус изгиба кабелей [наружных диаметров] 3
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -60
Сечение жилы, кв. мм Масса провода, кг/км Наружный диаметр, не более, мм
1,0 144 10,7
1,5 161 11,1
2,5 182 11,7
4,0 206 12,3
6,0 253 13,4
10,0 341 15,3
16,0 451 17,1
25,0 373 18,4
35,0 741 20,8
50,0 924 22,2
70,0 1240 25,4
95,0 1509 26,9
120,0 1815 29,4
150,0 2254 33,5
185,0 2625 34,3
240,0 3267 38,1
300,0 3885 40,3
