Кабели шахтные и экскаваторные КШВЭББШВ-1.14

Кабельная продукция / Кабели шахтные и экскаваторные

КШВЭББШВ-1.14

Стандарт
ТУ16.К09-155-2005
Код ОКП
35 4100
КШВЭББШВ-1.14

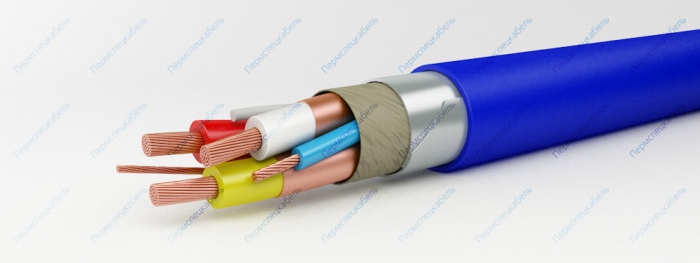

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных или медных проволок (класс 2)
  2. Жила заземления
  3. Вспомогательная жила
  4. Изоляция основных и вспомогательной жил из ПВХ пластиката
  5. Экраны основных токопроводящих жил из медной ленты
  6. Обмотка из ленточного ПВХ пластикат
  7. Жгут
  8. Броня из 2-х стальных оцинкованных лент
  9. Наружная оболочка из ПВХ пластиката

Область применения

Кабели марки КШВЭБбШв предназначены для прокладки по горизонтальным и наклонным выработкам шахт в электрических сетях на номинальное переменное напряжение 1,14 кВ частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.

Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей – не менее 8 лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 1 140 В
вспомогательных жил 220 В

Испытательное переменное напряжение частотой 50Гц, 5 мин.
основных жил 4 000 В
вспомогательных жил 2 000 В

Электрическое сопротивление изоляции при 20°С, не менее [МОм/км]
основных жил 12
вспомогательных жил 13

Гарантийный срок эксплуатации [месяц] 60
Максимальная рабочая температура жилы [°С] 70
Максимальное напряжение трёхфазной сети, для которой предназначен кабель [В] 1400
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 200
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х6 1х6 1х6 25,7 1113
3х10 1х6 1х6 27,0 1325
3х16 1х6 1х6 29,5 1601
3х25 1х6 1х10 30,7 1925
3х35 1х6 1х16 33,2 2365
3х50 1х10 1х16 37,1 3025
3х70 1х10 1х16 40,7 3764
3х95 1х10 1х16 44,8 4652
3х120 1х10 1х16 48,2 5502
3х150 1х10 1х16 51,9 6538
3х185 1х10 1х16 55,9 7762
3х240 1х10 1х16 61,5 9591
