Кабели шахтные и экскаваторные КГЭТС, КГЭТС-Т

Кабельная продукция / Кабели шахтные и экскаваторные

КГЭТС, КГЭТС-Т

Стандарт
ТУ 16. К09-174-2007
Код ОКП
35 4500

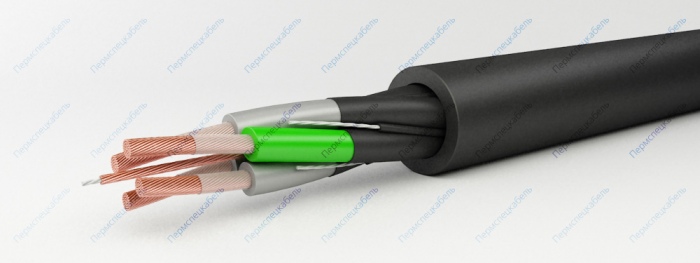

КГЭТС, КГЭТС-Т

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных проволок (класс 5), диаметр проволок не более 0,30 мм
  2. Жила заземления скручена из медных проволок вокруг сердечника из полиэфирной нити
  3. Изоляция основных и вспомогательной токопроводящих жил из резины повышенной нагревостойкости типа РТЭПИ-1 на основе натурального и бутадиенового каучука
  4. Экраны основных и вспомогательной токопроводящих жил из резины типа РЭ-2
  5. Упрочняющие сердечники из полиэфирной нити и резины типа РШН-1
  6. Оболочка из резины типа РШН-1 на основе полихлоропрена

Область применения

Кабели марки КГЭТС предназначены для присоединения самоходных вагонов с электрическим приводом к электрическим сетям на номинальное напряжение до 1140 В переменного тока частотой 50 Гц на основных жилах и до 220 В на вспомогательной жиле (преимущественная область применения — для передвижных самоходных машин и механизмов на повышенные токовые нагрузки). Вид климатического исполнения У и Т категории размещения 5 по ГОСТ 15150.

Кабели стойки к воздействию смены температуры окружающей среды от -10°С до +55°С (для исполнения "Т") и от -30°С до +55°С (для исполнения "У"). Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке. Кабели используются при повышенных токовых нагрузках.

Срок службы кабелей — не менее 1 года.

Кабель марки КГЭТС с сечением основных жил 19 мм2 обладает следующими преимуществами:

  • Кабель имеет такой же наружный диаметр, как и КГЭС 3х16+1х10+1х16. Поэтому длина кабеля на барабане самоходного вагона не уменьшается
  • За счет увеличения сечения токопроводящих жил до 19 мм2 не происходит перегрев нижних витков кабеля на барабане при работе самоходного вагона, особенно при работе на наклонных участках (когда самоходный вагон едет в гору)

Номинальное переменное напряжение частотой 50 Гц
основных жил 1 140 В
вспомогательных жил 220 В

Испытательное переменное напряжение частотой 50Гц, 5 мин.
основных жил 3 500 В
вспомогательных жил 1 500 В

Строительная длина, не менее
для кабелей с сечением основных жил 16 и 19 кв.мм 210 ± 30 м
для кабелей с сечением основных жил 25 кв.мм 150 ± 30 м

Гарантийный срок эксплуатации [месяц] 6
Максимальная рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 2.5
Температура окружающей среды, верхний предел [°C] +55
Температура окружающей среды, нижний предел [°C] -30
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 100
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] 1500
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х16 1х10 1х16 35,7 2060
3х19 1х10 1х19 35,7 2120
3х25 1х10 1х25 42,7 2500
