Кабели и провода силовые гибкие до 1 кВ РПШЭМ-660

Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

РПШЭМ-660

Стандарт
ТУ 16.К18-001-89
Код ОКП
35 4341
РПШЭМ-660

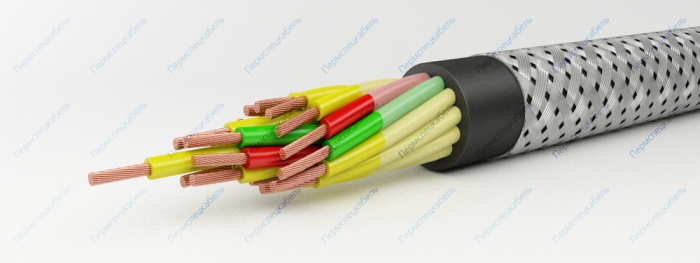

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок (класс 4)
  2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цветовая — счётная пара
  3. Обмотка из полиэтилентерефталатной плёнки
  4. Оболочка из резины на основе изопренового и бутадиенового каучуков
  5. Экран из медных луженых проволок

Область применения

Провода предназначены для присоединения стационарных установок в электрических сетях на номинальное переменное напряжение 380 и 660 В частотой 400 Гц, а также для монтажа радиоаппаратуры.

Провода предназначены для эксплуатации в макроклиматических районах с умеренным климатом при температуре окружающей среды от минус 50°С до плюс 60°С. Провода предназначены для эксплуатации в закрытых помещениях при отсутствии воздействия прямого солнечного излучения и атмосферных осадков. Провода преимущественно предназначены для монтажа электроустановок, когда требуется защита от радиопомех. Провода с сечением жил 6 и 10 кв.мм. стойки к изгибам и выдерживают не менее 15 двойных изгибов.

Срок службы — 8 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 12
Длительно допустимая температура на жиле, не более [°C] 65
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частоты 400 Гц, [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1.0
Строительная длина, не менее [м] 50
Температура окружающей среды, верхний предел [°C] +60
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 110
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1х0,75 7 94
2х0,75 10,2 183
3х0,75 10,9 197
4х0,75 11,5 226
5х0,75 12,4 268
6х0,75 13,4 307
7х0,75 13,4 314
8х0,75 15,4 382
10х0,75 17,6 468
12х0,75 18,1 489
14х0,75 19,1 543
1х1,0 7,1 97
2х1,0 10,6 196
3х1,0 11 246
4х1,0 11,9 246
5х1,0 12,8 291
6х1,0 14,8 331
7х1,0 14,8 340
8х1,0 15,9 412
10х1,0 18,2 508
12х1,0 18,7 535
14х1,0 19,6 595
1х1,5 7,5 118
2х1,5 11,1 222
3х1,5 11,7 241
4х1,5 12,6 284
5х1,5 13,7 340
6х1,5 15,8 427
7х1,5 15,8 438
8х1,5 17 483
10х1,5 19,5 640
12х1,5 20,1 635
14х1,5 21 708
1х2,5 8,1 176
2х2,5 12,5 361
3х2,5 13,1 390
4х2,5 15,3 410
5х2,5 16,5 490
6х2,5 17,8 560
7х2,5 17,8 579
8х2,5 19,1 668
10х2,5 22,2 877
12х2,5 22,8 907
14х2,5 23,9 1010
2х4,0 13,6 327
3х4,0 15,3 412
2х6,0 16,8 475
3х6,0 17,7 562
2х10 19,4 647
3х10 20,5 775
