Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ АПВП2Г

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

АПВП2Г

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
АПВП2Г

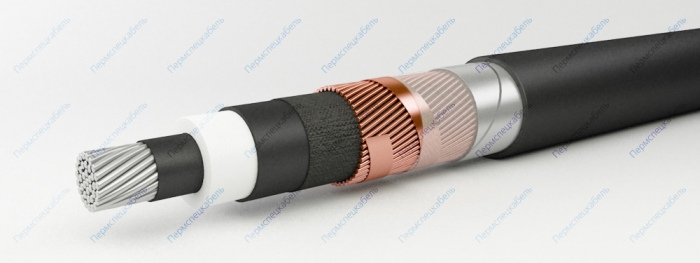

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия, сечением от 50 до 800 кв.мм. (А)
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г)
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
  7. Разделительный слой из водоблокирующей ленты
  8. Слой из алюмополимерной ленты (2Г)
  9. Оболочка из полиэтилена (П)

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

Срок службы кабеля — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 761 29,5
1х50/25 847 29,6
1х70/16 866 31,0
1х70/25 941 31,1
1х95/16 966 32,6
1х95/25 1052 32,7
1х120/16 1071 34,1
1х120/25 1157 34,2
1х150/25 1278 35,7
1х150/35 1377 35,7
1х185/25 1415 37,3
1х185/35 1514 37,3
1х240/25 1623 39,5
1х240/35 1721 39,5
1х300/25 1842 41,7
1х300/35 1941 41,7
1х400/35 2294 45,0
1х400/50 2433 45,2
1х500/35 2668 48,2
1х500/50 2808 48,4
1х630/35 3106 51,4
1х630/50 3246 51,6
1х800/35 3702 55,6
1х800/50 3842 55,8
