Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ ПВВГ

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

ПВВГ

Стандарт
ГОСТ 16442-80
Код ОКП
35 3381 5400, 35 3381 5600

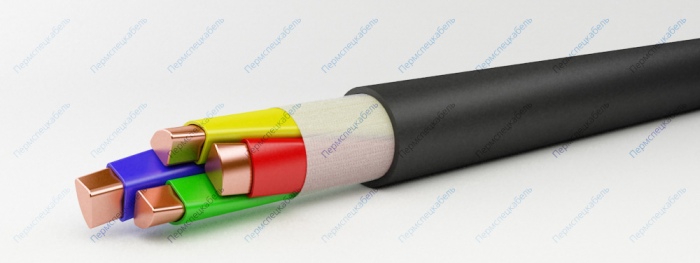

ПВВГ

Элементы конструкции

  1. Токопроводящая жила из меди
    • Количество жил — 1, 2, 3, 4. Сечение жил: от 1,5 до 50 мм2 (однопроволочная жила - ОЖ), от 16 до 240 мм2 (многопроволочная жила
    • Количество жил — 5. Сечение жил: от 1,5 до 25 мм2 (однопроволочная жила - ОЖ), от 16 до 25 мм2 (многопроволочная жила)
  2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
  3. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше)
  4. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 90
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х4+1х2,5 ож 221 11,8
3х6+1х4 ож 299 13
3x10+1x6 ож 440 14,8
3x16+1х10 ож 652 17
3x25+1х16 ож 1006 20,4
3x35+1х16 ож 1280 22
3x50+1х25 ож 1757 26
3x50+1х25 ож 740 24,4
3х70+1х35 ож 974 27,7
3х95+1х50 ож 1256 32,2
3х120+1х70 ож 1603 35
3х150+1х70 ож 1878 38,2
3х185+1х95 ож 2338 42,5
3х240+1х120 ож 3013 47,6
3x70+1x35 1852 29,5
3x95+1x50 2107 33,1
3x120+1x70 3536 37,7
3x150+1x70 4060 41,8
3x185+1x95 4771 47
3x240+1x120 6120 52,2
4х2,5 ож 171 10,7
4х4 ож 235 11,8
4х6 ож 318 13
4x10 ож 476 14,8
4x16 ож 705 17
4x25 ож 1098 21,2
4x35 ож 1488 23,9
4x50 ож 1965 27
4x50 ож 813 25,6
4x70 ож 1093 28,9
4x95 ож 1408 32,2
4x120 ож 1764 35,6
4x150 ож 2111 38,8
4x185 ож 2621 42,7
4x240 ож 3403 48,6
4x70 2357 29,9
4x95 2673 33,6
4x120 4526 37
4x150 5202 41,3
4x185 6100 45,7
4x240 7851 51,1
