    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ ПВББШНГ(А)-LS

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    ПВББШНГ(А)-LS

    Стандарт
    ТУ 16.К71-277-98
    Код ОКП
    35 3781 2700

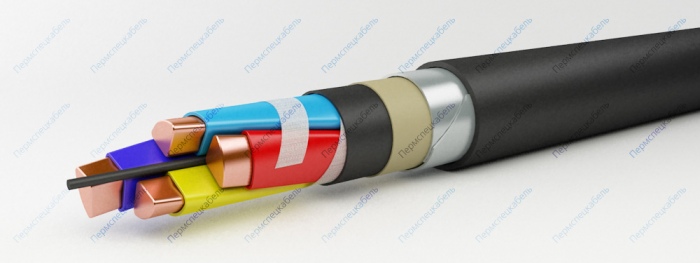

    ПВББШНГ(А)-LS

    Элементы конструкции

    1. Токопроводящая жила из меди, количество жил — 3+1, 4, 5. Сечение жил:
      • от 4 до 50 мм2 (однопроволочная жила — ОЖ)
      • от 16 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Сердечник из ПВХ пластиката пониженной пожароопасности
    4. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше)
    5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности
    6. Обмотка из негорючей ленты
    7. Броня из двух стальных оцинкованных лент
    8. Защитный шланг из ПВХ пластиката пониженной пожароопасности

    Область применения

    Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.

    Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -40
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    3x35+1x16 ож 1886 27,7
    3x50+1x25 ож 2415 30,7
    3x50+1x25 ож 2323 28,6
    3x50+1x25 2409 29,8
    3x70+1x35 3186 33,5
    3x95+1x50 4165 37,5
    3x120+1x70 5216 41,6
    3x150+1x70 6117 45,2
    3x185+1x95 7603 50,4
    3x240+1x120 9647 55,8
    4x25 ож 1695 26,2
    4x35 ож 2137 28,6
    4x50 ож 2706 31,6
    4x50 ож 2585 29,8
    4х4 676 17
    4х6 808 18,2
    4х10 1051 20,2
    4х16 1465 23,9
    4х25 2063 28,4
    4х35 2598 31,2
    4x50 3465 35,9
    4x70 3400 29,5
    4x95 4422 32,7
    4x120 5494 36,7
    4x150 6713 40,2
    4x185 8131 44,2
    4x240 10322 48,3
    5х4 784 18,1
    5х6 885 19,4
    5х10 1152 21,6
    5х16 1643 26,2
    5х25 2280 30,7
    5х35 2867 33,9
    5х50 4414 34
    5х70 4574 38
    5х95 5895 42,2
    5х120 7257 46
    5х150 8861 50
    5х185 10723 54,4
    5х240 13615 60,6
