    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ ПВББШВ

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    ПВББШВ

    Стандарт
    ТУ 16.К71-277-98
    Код ОКП
    35 3781 7000
    ПВББШВ

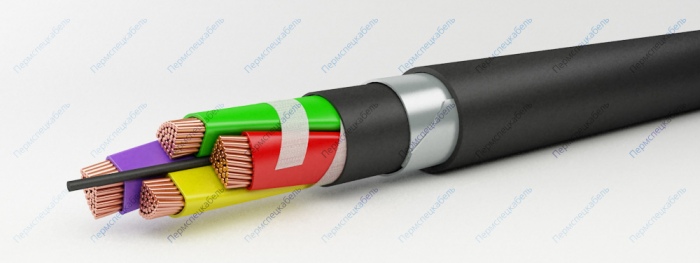

    Элементы конструкции

    1. Токопроводящая жила из меди, количество жил — 4, 5
      • от 4 до 50 мм2 (однопроволочная жила - ОЖ)
      • от 16 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Сердечник
    4. Скрепляющая обмотка (для кабелей сечением до 50мм2 и выше)
    5. Поясная изоляция из ПВХ пластиката
    6. Броня из двух стальных оцинкованных лент
    7. Защитный шланг из ПВХ пластиката.

    Область применения

    Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    3x10+1x6 ож 508 19,5
    3x16+1x10 ож 628 21,7
    3x25+1x16 ож 815 24,7
    3x35+1x16 ож 983 26,7
    3x50+1x25 ож 122 30,3
    3x50+1x25 ож 1125 28,1
    3x70+1x35 ож 1422 31,4
    3x95+1x50 ож 1761 34,9
    3x120+1x70 ож 2168 38,7
    3x150+1x70 ож 2495 41,8
    3x185+1x95 ож 3070 46,6
    3x240+1x120 ож 3786 51,2
    3x70+1x35 1530 33,2
    3x95+1x50 1932 37,2
    3x120+1x70 2322 41,3
    3x150+1x70 2708 44,8
    3x185+1x95 3328 50
    3x240+1x120 4130 55,5
    4х4 ож 585 16,4
    4х6 ож 708 17,6
    4x10 ож 936 19,6
    4x16 ож 1340 23,7
    4x25 ож 1878 27,8
    4x35 ож 2387 30,6
    4x50 ож 3204 35,3
    4x50 ож 1221 29,3
    4x70 ож 1554 32,6
    4x95 ож 1954 36,3
    4x120 ож 2329 39,2
    4x150 ож 2740 42,4
    4x185 ож 3343 46,7
    4x240 ож 4177 52,2
    4x70 3359 28,9
    4x95 4379 32,1
    4x120 5442 36,1
    4x150 6683 39,6
    4x185 8102 43,6
    4x240 10283 47,7
    5х4 ож 681 17,5
    5х6 ож 772 18,8
    5х10 ож 1019 21
    5х16 ож 1466 25,6
    5х25 ож 2057 30,1
    5х35 ож 2608 33,3
    5х50 ож 3409 33,4
    5х70 4521 37,4
    5х95 5866 41,6
    5х120 7219 45,4
    5х150 8822 49,4
    5х185 10749 54,2
    5х240 13584 60
