    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ АПВББШП (з)

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    АПВББШП (з)

    Стандарт
    ТУ 16.К71-277-98, МЭК 502
    Код ОКП
    35 3781 2800 Изготавливаются в соответствии с требованиями МКС "Мосэнерго".

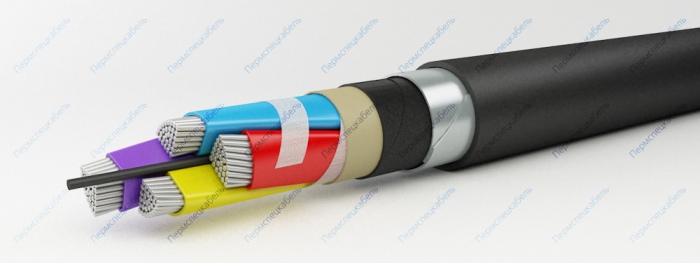

    АПВББШП (з)

    Элементы конструкции

    1. Токопроводящая жила из алюминия, количество жил: 3+1, 4, 5
      • от 4 до 240 мм2 (однопроволочная жила - ОЖ
      • от 25 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Сердечник
    4. Скрепляющая обмотка (для кабелей 50 мм2 и выше)
    5. Двуслойная поясная изоляция (внутренний слой — резина, наружный — полиэтилен или ПВХ пластикат)
    6. Броня из двух стальных оцинкованных лент
    7. Защитный шланг из полиэтилена

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в грунтах с повышенной влажностью
    • в воде

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм 450
    сечение основных жил 25-70 кв.мм 300
    сечение основных жил 95 кв.мм и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -20
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -60
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    3х10+1x6 ож 467 19,6
    3х16+1x10 ож 577 21,7
    3х25+1x16 ож 773 25,3
    3х35+1x16 ож 924 28
    3х50+1x25 ож 1180 31,5
    3х50+1x25 ож 1118 29,3
    3х70+1x35 ож 1412 32,6
    3х95+1x50 ож 1769 36,5
    3х120+1x70 ож 2141 39,9
    3х150+1x70 ож 2464 43
    3х185+1x95 ож 3021 47,8
    3х240+1x120 ож 3731 52,4
    3х70+1x35 1469 34,1
    3х95+1x50 1844 38,1
    3х120+1x70 2222 41,5
    3х150+1x70 2611 45,9
    3х185+1x95 3200 50,9
    3х240+1x120 3961 56,4
    4x10 ож 501 20
    4x16 ож 631 22,3
    4x25 ож 870 26,4
    4x35 ож 1052 28,8
    4x50 ож 1329 32,4
    4x50 ож 1213 30,5
    4x70 ож 1542 33,8
    4x95 ож 1930 37,5
    4x120 ож 2302 40,4
    4x150 ож 2708 43,6
    4x185 ож 3295 47,9
    4x240 ож 4120 53,4
    4х4 421 16,2
    4х6 486 17,4
    4х10 600 19,4
    4х16 807 23,1
    4х25 1089 27,4
    4х35 1318 30,2
    4х50 1715 35,1
    4x70 1384 28,5
    4x95 1771 31,7
    4x120 2140 35,9
    4x150 2563 39,4
    4x185 3054 43,4
    4x240 3804 47,7
    5х4 482 17,3
    5х6 538 18,6
    5х10 667 20,8
    5х16 912 25,2
    5х25 1227 29,7
    5х35 1488 32,9
    5х50 2141 33
    5х70 2037 37,2
    5х95 2525 41,4
    5х120 3054 45,4
    5х150 3667 49,4
    5х185 4375 53,8
    5х240 5454 60,2
