Кабели силовые с ПВХ изоляцией ВВГЗНГ-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

ВВГЗНГ-1

Стандарт
ТУ 16-705.426-86, МЭК 502
Код ОКП
35 2122 1700
ВВГЗНГ-1

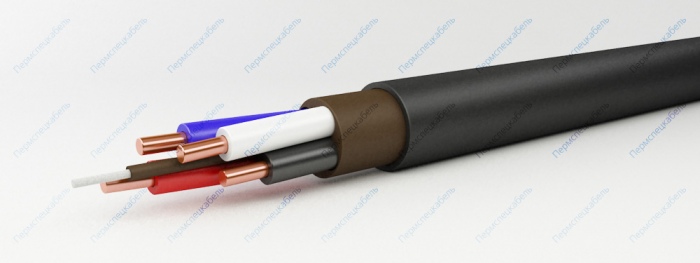

Элементы конструкции

  1. Медная токопроводящая жила
    • однопроволочная (класс 1) сечением 1,5-50 кв.мм —”ож”
  2. Изоляция из ПВХ пластиката
    • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
  3. Сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм и более
  4. Заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм и более
  5. Оболочка из ПВХ пластиката пониженной горючести
    • для кабелей сечением жил менее 16 кв.мм оболочка выпрессованная с обжатием

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 1,5-16 кв.мм. 450
сечение основных жил 25-50 кв.мм. 300

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x1,5 ож 120 9
2x2,5 ож 151 9,7
2x4,0 ож 217 11,4
2x6,0 ож 275 12,4
2x10 ож 385 14
2x16 ож 536 15,9
2x25 ож 817 19,4
2x35 ож 1056 21,3
2x50 ож 1419 24,7
3x1,5 ож 140 9,4
3x2,5 ож 179 10,2
3x4,0 ож 260 12,1
3x6,0 ож 336 13,1
3x10 ож 481 14,9
3x16 ож 682 16,8
3x25 ож 1046 20,6
3x35 ож 1366 22,7
3x50 ож 1838 26,2
3x2,5+1x1,5 ож 208 11,1
3x4,0+1x2,5 ож 305 13,2
3x6,0+1x4,0 ож 398 14,4
3x10+1x6,0 ож 368 16,3
3x16+1x10 ож 831 18,9
3x25+1x16 ож 1249 22,6
3x35+1x16 ож 1561 24,5
3x50+1x25 ож 2093 27,9
4x1,5 ож 166 10,2
4x2,5 ож 215 11,1
4x4,0 ож 316 13,2
4x6,0 ож 412 14,4
4x10 ож 597 16,3
4x16 ож 872 18,9
4x25 ож 1313 22,6
4x35 ож 1749 25,4
4x50 ож 2321 29
