Кабели силовые с ПВХ изоляцией АВВБ-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВВБ-1

Стандарт
ГОСТ 16442-80
АВВБ-1

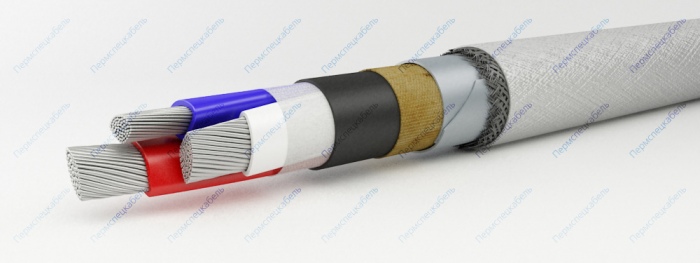

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5—240 кв. мм —”ож”
    • многопроволочная (класс 2) сечением 70—240 кв. мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая
    • цифровая
  3. Обмотка из нетканого полотна для многожильных кабелей сечением 16 кв. мм. и выше
  4. Оболочка из ПВХ пластиката
  5. Подушка из крепированной бумаги
  6. Броня из стальных или стальных оцинкованных лент
  7. Наружный покров из стеклянной пряжи и мела

Область применения

Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • на специальных кабельных эстакадах, по мостам и в блоках
  • в пожароопасных помещениях
  • во взрывоопасных зонах класса B–Iб, B–Iг, В–II, В–IIа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс "-Т") устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Минимальная строительная длина кабеля:

  • При сечении основных жил 2,5-25 мм² — 450 м
  • При сечении основных жил 35-70 мм² — 500 м
  • При сечение основных жил 95 мм² и выше — 300 м


Срок службы — 30 лет.
Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
4x2,5 ож 466 19,1
4x4 ож 565 21,3
4x6 ож 625 22,4
4x10 ож 733 24,3
4x16 ож 918 27,5
4x25 ож 1387 32
4x35 ож 1635 34,8
4x50 ож 1850 35,2
4x70 2330 40
4x95 2875 44,2
4x120 3295 47,1
4x150 3815 50,6
4x185 4520 55,1
4x240 5530 60,8
