Кабели силовые с пропитанной бумажной изоляцией ЦАСП-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦАСП-6

Стандарт
ГОСТ 18410-73, ТУ 16.К09-143-2004
Код ОКП
35 3511 1000, 35 3513 1000, 35 3514 1000, 35 3511 3500, 35 3513 3500, 35 3514 3500, 35 3533 3800, 35 3534 3800, 35 3533 4600, 35 3534 4600

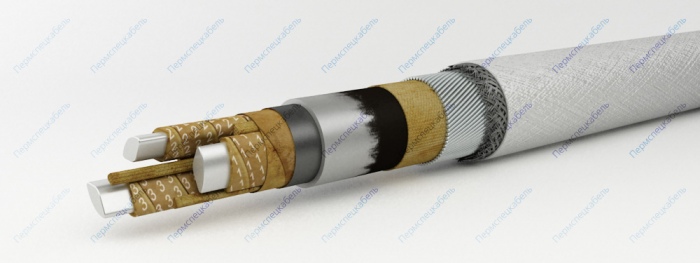

ЦАСП-6

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, крепированной бумаги и кабельной пряжи
  8. Броня из стальных оцинкованных проволок
  9. Наружный покров из кабельной пряжи и мела

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦАСП) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3x25 ож 3781 39,3
3x35 ож 3640 38,3
3x50 ож 4060 40,3
3x70 ож 4635 43,1
3x70 4814 44,4
3x95 ож 5235 45,9
3x95 5577 47,7
3x120 ож 5837 48,4
3x120 6227 50,4
3x150 ож 6418 50,8
3x150 6913 53,1
3x185 ож 7214 53,7
3x185 7741 56,3
