Кабели силовые с пропитанной бумажной изоляцией ЦААПЛГ-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ЦААПЛГ-6

Стандарт
ГОСТ 18410-73, ТУ 16. К09-143-2004
Код ОКП
35 3611 1100, 35 3613 1100, 35 3614 1100, 35 3633 3800, 35 3634 3900

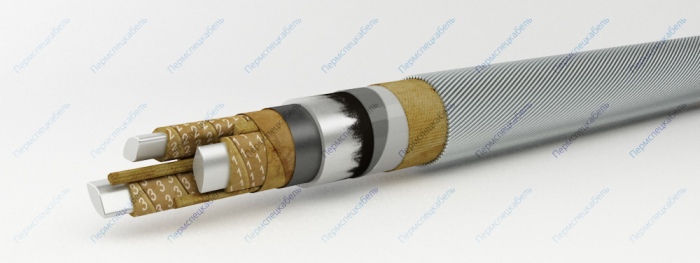

ЦААПЛГ-6

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи
  8. Броня из стальных круглых оцинкованных проволок

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААПлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 20
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х50 ож 2968 37
3х70 ож 3379 39,7
3х70 3540 41,1
3х95 ож 3826 42,6
3х95 4074 44,4
3х120 ож 4260 45,1
3х120 4526 47,1
3х150 ож 4699 47,4
3х150 5019 49,8
3х185 ож 5290 50,4
3х185 5669 53,1
