Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ ПВПУ

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

ПВПУ

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
ПВПУ

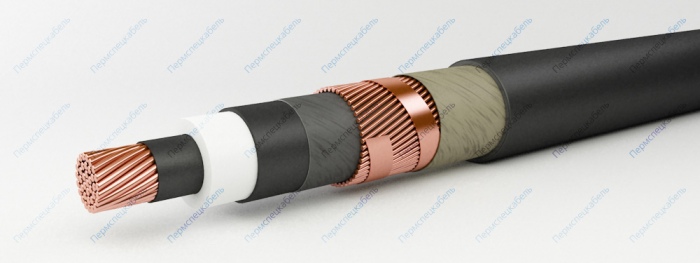

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
  7. Разделительный слой
  8. Оболочка из полиэтилена, увеличенной толщины(Пу)

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.
Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней. Кабели марки ПвПу предназначены для прокладки на сложных участках кабельных трасс.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +60
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 1119 30,6
1х50/25 1205 30,7
1х70/16 1340 32,1
1х70/25 1426 32,2
1х95/16 1608 33,8
1х95/25 1694 33,9
1х120/16 1870 35,2
1х120/25 1955 35,3
1х150/25 2251 36,8
1х150/35 2364 36,8
1х185/25 2622 38,4
1х185/35 2720 38,4
1х240/25 3173 40,6
1х240/35 3272 40,6
1х300/25 3767 42,8
1х300/35 3865 42,8
1х400/35 4843 46,1
1х400/50 4983 46,4
1х500/35 5841 49,3
1х500/50 5981 49,5
1х630/35 7089 52,5
1х630/50 7229 52,8
1х800/35 8743 56,7
1х800/50 8884 56,9
