Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ ПВПГ

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

ПВПГ

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
ПВПГ

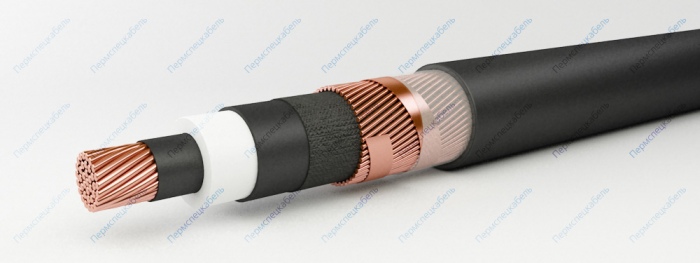

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 мм2
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г)
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
  7. Разделительный слой
  8. Оболочка из полиэтилена (П)

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных — при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 1071 29,8
1х50/25 1158 29,9
1х70/16 1290 31,3
1х70/25 1376 31,4
1х95/16 1555 32,9
1х95/25 1641 33,0
1х120/16 1815 34,3
1х120/25 1900 34,4
1х150/25 2196 36,0
1х150/35 2306 36,0
1х185/25 2561 37,6
1х185/35 2660 37,6
1х240/25 3109 39,8
1х240/35 3207 39,8
1х300/25 3699 41,9
1х300/35 3798 41,9
1х400/35 4769 45,3
1х400/50 4909 45,3
1х500/35 5762 48,5
1х500/50 5902 48,7
1х630/35 7005 51,7
1х630/50 7145 51,9
1х800/35 8653 55,8
1х800/50 8793 56,1
